Проследяване на подземни проводи на по-голямо разстояние.
GeoMax EZiCAT i750xf е електромагнитен локатор с вграден GPS и запис на данни за извършената работа. Допълнителните честоти 512 Hz и 640 Hz подпомагат проследяването на дълги трасета и работата в зони с гъсто разположени подземни проводи. Чувствителността се настройва автоматично.
Доставяме EZiCAT i750xf за електрическа мрежа 50 Hz — моделът за България и Европа. Доставя се с алкални батерии и ръководство.
Дълбочината се определя при активен сигнал — от генератор или сонда: до провод от 0,3 до 3 m, до сонда от 0,3 до 9,99 m, с точност 10% при неизкривен сигнал (по данни на GeoMax). Диапазонът до 9,99 m се отнася само за сонда, не за всички подземни проводи.

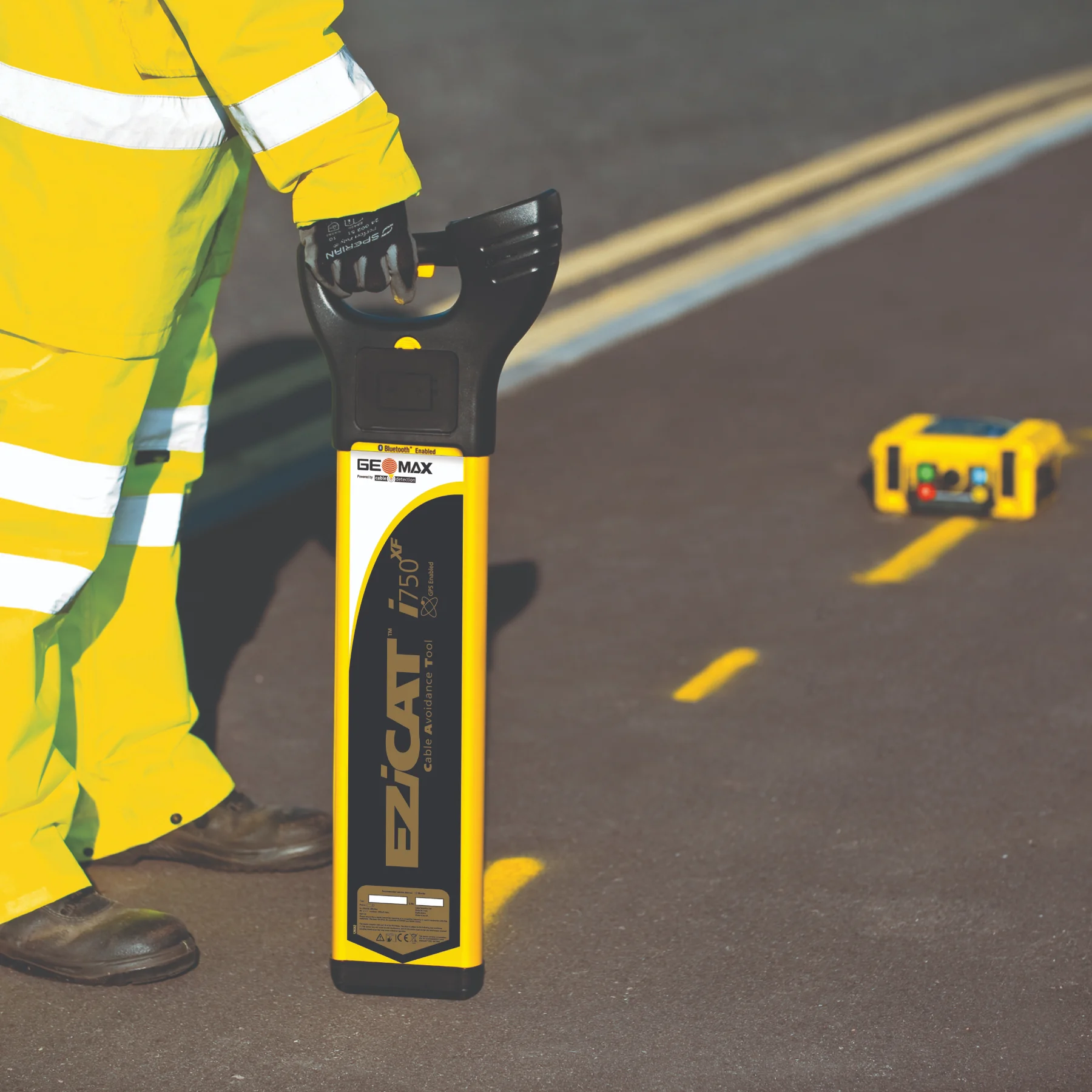

За дълги трасета използвайте GeoMax EZiTEX t300xf — той подава и ниските честоти 512 и 640 Hz. Генераторът EZiTEX t100 работи с i750xf на общите честоти 8 и 33 kHz. Генераторите се поръчват отделно.
Вграденият GPS записва местоположението при работа с локатора, заедно с датата и часа, продължителността, потребителя, използваните режими и откритите проводи. Хоризонталната точност на GPS е около 2,5 m автономно и 2,0 m със SBAS (CEP, по данни на производителя на чипа). GPS е за документиране на работата — за точно геодезическо заснемане на установеното трасе е необходимо отделно оборудване.
X-PAD VU позволява изтегляне през Bluetooth и анализ на записаните данни от локатора. Преглеждате използваните режими, времето и местоположението на работа и подготвяте отчет.
Откриването зависи от наличието на подходящ сигнал. За неметални тръби и канали са необходими съвместими принадлежности, например сонда или гъвкав прът за проследяване. Липсата на отчетен сигнал не доказва липса на подземен провод.
| Показател | EZiCAT i550 | EZiCAT i750xf |
|---|---|---|
| Определяне на дълбочина* | провод или сонда: 0,1–3 m | провод: 0,3–3 m сонда: 0,3–9,99 m |
| Точност на определяне на дълбочината* | 10% | 10% |
| Честоти за генератор и сонда | 8 kHz, 33 kHz | 8 kHz, 33 kHz, 512 Hz, 640 Hz |
| GPS и запис на данни | — | да, памет 64 MB |
| Bluetooth | — | да |
* По брошурата на GeoMax (издание 2025), при неизкривен сигнал. Дълбочината се определя при сигнал от генератор или сонда.
Без GPS и допълнителни честоти — GeoMax EZiCAT i550.
| § Модел | — |
|---|---|
| Модел | GeoMax EZiCAT i750xf, за мрежа 50 Hz |
| Предназначение | локализиране и проследяване на подземни проводи, документиране на работата |
| § Режими и определяне на дълбочина | — |
| Режим Power | сигнали от електрическата мрежа 50 Hz |
| Режим Radio | 15–60 kHz |
| Режим Auto | Power, Radio и 33 kHz |
| Режими за генератор и сонда | 8 kHz, 33 kHz, 512 Hz и 640 Hz |
| Определяне на дълбочина на провод | 0,3–3 m, при сигнал от генератор |
| Определяне на дълбочина на сонда | 0,3–9,99 m |
| Точност на определяне на дълбочината | 10% при неизкривен сигнал |
| § GPS и запис на данни | — |
| GPS | вграден, u-blox, GPS L1C/A |
| Хоризонтална точност на GPS | 2,5 m автономно, 2,0 m със SBAS (CEP) — за документиране, не за геодезическо заснемане |
| Време за старт на GPS | студен 45 s, подпомогнат 7 s, топъл 1 s (типично) |
| Записвани данни | местоположение, дата и час, продължителност, потребител, режими, открити проводи |
| Памет | 64 MB |
| Bluetooth | Class 2, Low Energy |
| Софтуер | X-PAD VU — изтегляне и отчет на записаните данни |
| § Функции | — |
| Чувствителност | автоматична настройка (Automatic Pinpointing) |
| Предупреждение за близко разположен провод | да (Hazard Zone) |
| Помощ при точното локализиране | да (Pinpoint Assist) |
| Индикатор за сила на сигнала | да |
| Вграден самотест | да |
| Индикатор за предстоящ сервиз | да |
| § Захранване, размери и тегло | — |
| Захранване | 6 × AA алкални батерии (IEC LR6), включени |
| Време на работа | 40 h при периодична употреба (при 20 °C) |
| Размери (В × Ш × Д) | 760 × 250 × 85 mm |
| Тегло с батериите | 2,7 kg |
Гъвкав прът на макара за проследяване на неметални тръби и канали. Варианти с дължина 50 и 80 m. За работа с генератор EZiTEX и локатор EZiCAT.
