SDc използва 1408-канален GNSS модул (с възможност за надграждане до 1808) и проследява сигналите на основните съзвездия — в корпус 98,9 × 98,9 × 51,6 mm с тегло 429 g. Двете HD камери, предна и долна, осигуряват визуално насочване при трасиране, включително с наслагване на CAD проекта върху изображението от терена.
С B2b-PPP и E6-HAS; надграждане до 1808 канала.
+ 1 ppm хоризонтално; 15 mm + 1 ppm вертикално.
98,9 × 98,9 × 51,6 mm — под 10 cm ширина, влиза в джоба.
Две HD камери с резолюция 1280 × 720 пиксела и зрително поле 77°.
AR трасирането показва проектната точка върху изображението от терена.
→ По-лесно насочване към точката при трасиране.
IMU компенсира наклона на щока до 120°. Заявената точност 2 cm се отнася за наклон до 60°. Ръбове на сгради, шахти и ъгли на огради се измерват с наклонен щок.
→ Измерване с наклонен щок при ограничен достъп.
Прах, дъжд, потапяне — IP68. Работи от −30 до +65 °C, влажност до 99,90 % без конденз, и издържа падане от 1,8 m.
→ Защита IP68 и работен температурен диапазон от −30 до +65 °C.
Вграден SSD 32 GB за сурови данни и измервания — DAT, RINEX 2.x и 3.x, BINEX. Type-C за зареждане и данни, NFC за свързване с контролера.
→ 32 GB вградена памет за запис на сурови GNSS наблюдения.
Корпусът е 98,9 × 98,9 × 51,6 mm и тежи 429 g. Управлява се с един бутон, а три индикатора показват връзката за данни, сателитите и заряда.
Батерията е Li-ion 6 800 mAh при 3,6 V, с бързо зареждане през Type-C. Изводът TNC е за външна UHF антена.
→ Компактен приемник с вградени батерия и радио.
Вграденото радио предава и приема с 1 W в обхвата 410–470 MHz, с протоколите SLINK и SLINK Ultra. Поправките се приемат по RTCM 2.1 до 3.4, а изходът е NMEA 0183.
Поправките идват откъдето Ви е удобно: мрежов RTK през контролера — VRS, FKP или MAC — или собствена база SV5 по радио. Теренният софтуер е Field Master, на български.

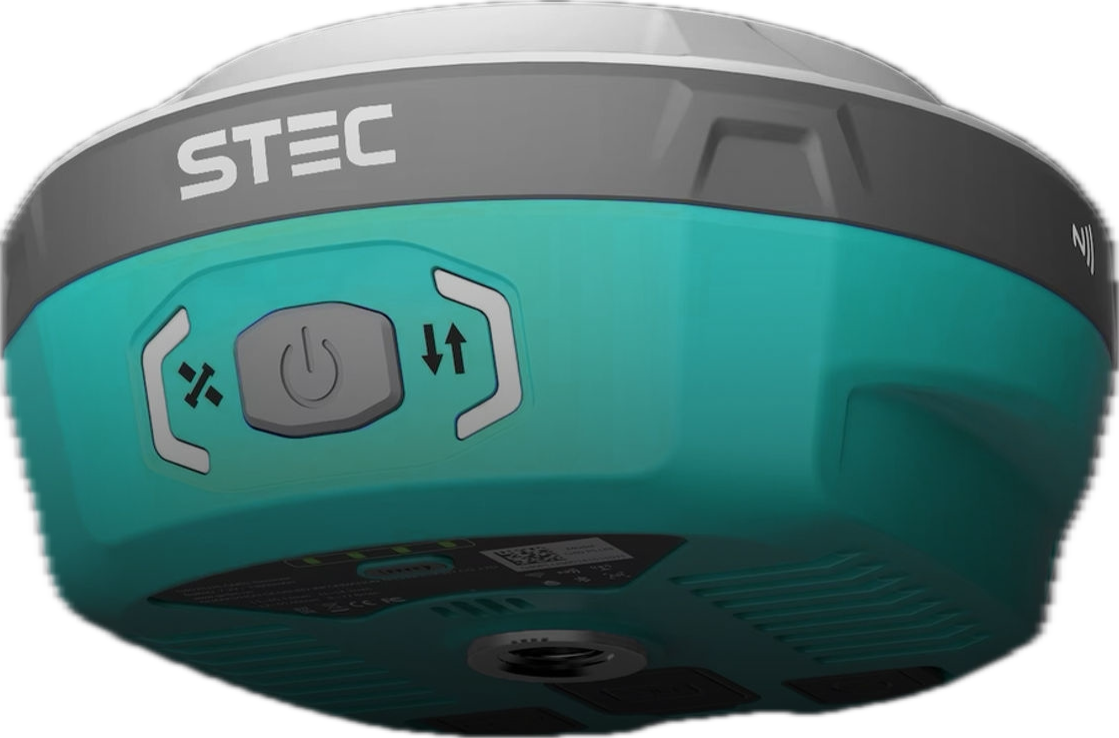

База SV5 с 5 W UHF радио за работа без връзка с RTK мрежа. Производителят посочва до 20 km обхват и 16 часа работа като база. Реалният радиообхват зависи от терена и условията на връзката.
→ Работи се и без мрежово покритие.
Android приложение с CAD подложки, COGO и пътни модули. Quick Code кодира обектите още на терена.
→ Кодиране и работа с CAD подложка още на терена.
Двете камери на приемника наслагват проектната точка върху изображението от терена при трасиране.
→ Насочване към проектната точка върху изображението от терена.
Приемникът е един и същ. Разликата е откъде идват поправките.
Field Master е полевият софтуер на STEC за Android. С него извършвате GNSS заснемане и трасиране, работите върху CAD подложка и организирате измерванията с предварително зададени кодове. При SDc двете вградени камери подпомагат визуалното насочване към проектната точка. AR CAD трасирането наслагва проектни елементи върху изображението от терена и улеснява ориентацията на място.
SDc поддържа многочестотно GNSS проследяване и сигналите за корекции B2b-PPP и Galileo HAS. Работата с тези услуги зависи от покритието и активираните функции на приемника.
Запазвате измерените точки, кодовете и GNSS наблюденията за чертане, контрол или последваща обработка. Заявените точности по режими са в техническите данни.
→ Поддържа RTK, мрежов RTK, статични измервания и PPK.
Измерени точки в TXT и CSV за последваща обработка.
Експорт на кодираните обекти в чертожен формат; конкретните формати зависят от версията на Field Master.
Проектът, изнесен на терена, с протокол за всяка точка.
Запис на 32 GB SSD за последваща обработка; заявена PPK точност 3 mm ± 1 ppm хоризонтално и 5 mm ± 1 ppm вертикално (RMS).
Обекти с кодове и атрибути; форматите за експорт се уточняват по версията на Field Master.
Проверка на изпълненото спрямо проекта, точка по точка.
Комплектът е в конфигурация Radio NET Rover. Съдържанието е типово и се конфигурира според задачата.
7 компонента в типовата конфигурация
Наличните конфигурации се потвърждават в офертата.
Основните параметри на SDc, групирани по подсистеми. Отворете категорията, която Ви интересува.
Подробни точки с RTK фикс, и под растителност.
Оси, фундаменти и кофраж — проектът върху терена, с AR насочване.
Заснемане на граници и имоти с подходящ метод и контрол на точността.
Обекти с атрибути и кодове, готови за системата.
Линейни обекти с пътните модули на Field Master.
Проверка на изпълненото спрямо проекта по време на работата.
SDc — приемникът, разрезът и какво се вижда на екрана.
Спецификацията на SDc — сателитни сигнали, точност, камери, връзки и корпус.
Не непременно. В райони с RTK мрежа поправките идват през контролера по VRS, FKP или MAC. За обекти без покритие базата SV5 с 5 W UHF радио работи без връзка с мрежата; реалният радиообхват зависи от терена и условията на връзката.
Двете HD камери, предна и долна, осигуряват визуално насочване при трасиране, включително с наслагване на CAD проекта върху изображението от терена. При приближаване до проектната точка долната камера подпомага ориентацията над самата точка. Камерите не служат за измерване на недостъпни точки по изображение.
SDc е компактният приемник на STEC с две вградени HD камери за AR трасиране: 98,9 × 98,9 × 51,6 mm, 429 g, 32 GB памет, вградено UHF радио 1 W и IP68. Акцентът е върху малкия формат и визуалното насочване при трасиране.
Вградената батерия е Li-ion 6800 mAh при 3,6 V и се зарежда бързо през Type-C. STEC не публикува часове работа в спецификацията на SDc — ще ги потвърдим с производителя за режима, който Ви интересува.
Свържете се с нас за възможностите и условията за демонстрация според Вашата задача.
5 W UHF радио и 16 часа работа като база. Реалният обхват зависи от терена и условията на връзката.
Мерим заедно на Ваш обект — виждате фикса и точността преди да инвестирате.
