Станцията, която следи призмата.
Zoom95 намира призмата, заключва се върху нея и я следи, докато Вие се движите по обекта с контролера. STReAM360 обединява оптичното откриване Scout, автоматичното насочване AiM и следенето TRack.
Според варианта; отчет 0,1″.
* TRack, кръгла призма; 600 m с 360° призма.
* accXess10; A5 — до 500 m.
Станцията намира призмата автоматично.
Scout открива призмата оптично до 300 m, AiM се насочва точно към нея до 1 000 m с точност 1″, а TRack я следи при движение до 800 m. Стойностите са за стандартна кръгла призма; при 360° призмите ZPR1 и GRZ122 обхватът е 800 m за AiM и 600 m за TRack.
При загуба на видимост към призмата GeoTRAil завърта станцията към GNSS позицията, подадена от контролера, и AiM се заключва отново след възстановяване на видимостта. GeoTRAil подпомага търсенето — не измерва през прегради.
→ По-бързо повторно откриване на призмата.
0,8 s далекомерно измерване в бърз режим.
Върху призма: стандартно измерване 1 mm + 1,5 ppm за типично 2,4 s, бързо 2 mm + 1,5 ppm за 0,8 s, обхват 3 500 m. В режим Long Range — над 10 000 m с 5 mm + 2 ppm при благоприятни атмосферни условия.
→ Режимът се избира според задачата.
Безпризмено до 500 или 1 000 m.
accXess измерва фасади, скали и недостъпни точки направо върху повърхността — до 500 m при A5 и до 1 000 m при A10, с 2 mm + 2 ppm до 500 m и 4 mm + 2 ppm над 500 m; типично време 2 – 6 s.
→ Недостъпното става измеримо.
Четириосна компенсация.
Абсолютен, непрекъснат, диаметрален отчет на ъглите с четириосна компенсация — за прецизни геодезически измервания.
→ Стабилното установяване на инструмента остава необходимо.
30× оптика и управление от инструмента.
Зрителна тръба с 30× увеличение и светла картина, панел с пълна клавиатура и дисплей за работа и без контролер.
Bluetooth дръжката с голям обхват свързва станцията с контролера — управлявате я от мястото на измерване, в обхвата на връзката.
→ Станцията остава на място, Вие се движите.
X-PAD Ultimate: управление от мястото на измерване.
От Android контролера управлявате станцията, измервате и трасирате точки и работите с проектните данни на терен. Роботизираното управление се осигурява от модула Robotic TPS.
X-PAD Office Fusion обработва измерванията в офиса, а X-PAD 365 синхронизира проекта между терена и офиса.
X-PAD Ultimate — полевият софтуер.
Android приложение за тотални станции и GNSS приемници — заснемане, трасиране, проектни данни на терен.
→ Обща софтуерна среда за станцията и GNSS приемниците.
GeoTRAil — насочване по GNSS.
Позицията от GNSS на контролера насочва станцията обратно към призмата след прекъсване на видимостта.
→ По-бързо повторно откриване на призмата.
Zenius08 — таблетът за станцията.
Големият екран на обекта — за чертежи, подложки и контрол на роботиката.
→ Проектът е пред очите Ви.
Тотална станция и GNSS на един щок.
X-Pole е хибридната система на GeoMax: 360° призмата и GNSS антената стоят на един и същ щок. В X-PAD Ultimate превключвате между TPS и GNSS в един проект, с предварително зададени височини на призмата и GNSS антената; при промяна на щока те се актуализират.
Там, където няма видимост към станцията, измервате с GNSS — при подходящ прием. Там, където няма открито небе — под корони, между сгради, в тесни улици — измервате с тоталната станция, при видимост към нея. GNSS позицията служи и за по-бързо намиране на призмата, когато станцията я изгуби.
X-Pole е начин на работа, не отделен уред. Предлага се като опция към Zoom75 и Zoom95 — с приемник Zenith и 360° призма с резба 5/8″ за антената (GRZ122).
A5 или A10.
Станцията е една. Разликата е в обхвата на безпризменото измерване; роботиката STReAM360 и режимът Long Range са еднакви и при двата варианта.
Zoom95 A5
Zoom95 A10
В офиса и в облака.
X-PAD Office Fusion обработва и изравнява измерванията, а X-PAD 365 синхронизира проекта между терена и офиса. Полевият софтуер X-PAD Ultimate е описан по-горе.
Модули и лицензи
X-PAD Office Fusion + 365
Измерване и трасиране с един оператор.
Геодезистът управлява станцията от контролера при призмата, измерва и проверява резултатите на място.
Това улеснява организацията на работата и намалява необходимостта от втори оператор при инструмента.
→ Организацията на екипа става по-гъвкава.
Какво получавате накрая.
Точки с координати
Координати от измервания към призма, с контрол на станционирането и наблюденията.
Трасирани точки
Проектът върху терена, точка по точка.
Недостъпни точки
Безпризмено до 500 или 1 000 m — фасади и скали.
Чертежи за CAD
Кодирани обекти през X-PAD.
Контролни измервания
Изпълненото спрямо проекта с ъглова точност от 1″.
Облачна синхронизация
X-PAD 365 пренася данните в офиса от обекта.
Какво включва комплектът.
Съдържанието е типово и се конфигурира според задачата.
9 компонента в типовата конфигурация
- Тотална станцияС триножна глава.
- Две батерииДо 8 h всяка (заявено; зависи от режима).
- Зарядно устройство
- Радио дръжкаМодем Longrange Bluetooth.
- Тежка дървена триногаПрепоръчителна за стабилна и точна работа.
- Телескопичен щокАлуминиев или алуминий/карбон.
- 360° призмаЗа автоматично проследяване.
- Контролер и държач за щок
- X-PAD Ultimate TPSПолеви софтуер за контролера. Роботизираното управление изисква модул Robotic TPS — включването му се посочва в офертата.
Наличните конфигурации се потвърждават в офертата.
Технически данни.
Основните параметри на Zoom95, групирани по подсистеми. Отворете категорията, която Ви интересува.
Ъглови измервания
Ъгловият клас се избира при поръчката. Наличните конфигурации се потвърждават в офертата.
Разстояния с призма
Режимът Long Range е само за измерване към призма и при благоприятни атмосферни условия. Наличен е и при A5, и при A10.
Безпризмено (accXess)
Роботика (STReAM360)
Обхватите за Scout, AiM и TRack са за стандартна кръгла призма, освен когато е посочено друго.
Управление
Условия на работа
Времето на работа зависи от режима и условията. Комплектовката — призма, контролер, дръжка, софтуерни модули и принадлежности — се уточнява в офертата.
Софтуер
Модулите и лицензите се избират според задачите.
Варианти
За какво се използва.
Строително трасиране
Оси, фундаменти и кофраж с ъглова точност от 1″.
Мониторинг на съоръжения
Повтарящи се измервания към контролни точки.
Фасади и мостове
Безпризмено до 500 или 1 000 m по повърхността.
Кариери и насипи
Заснемане за профили и обеми.
Пътища и жп линии
Линейни обекти с роботизирано следене.
Работа с един оператор
Измерване и трасиране без втори човек при инструмента.
Галерия.

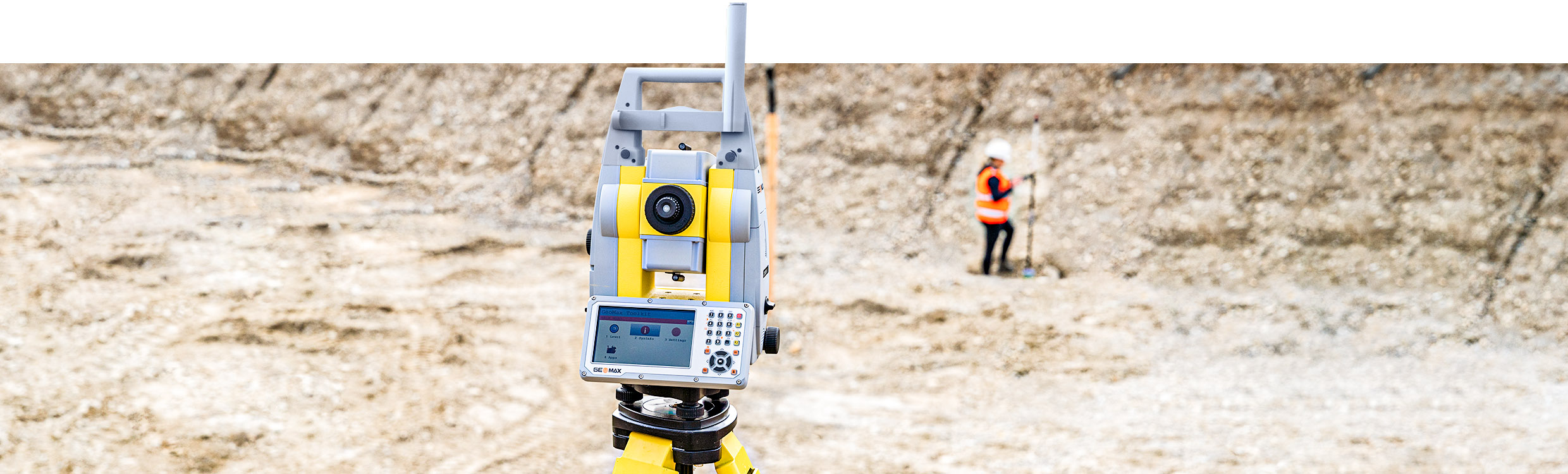

Zoom95 отблизо и на обекта — оптиката, панелът и роботиката в действие.
Видео.
Официални видеа на GeoMax за Zoom95 и хибридната работа с X-Pole. Изберете видео от списъка.
Технически лист, брошура и каталог.

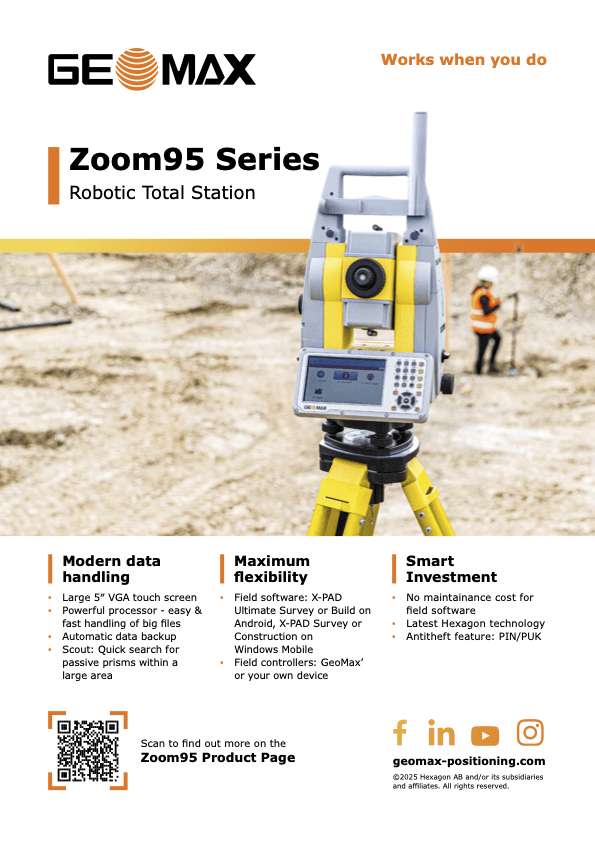

Техническият лист на Zoom95 (03/2025, на английски) — точности, обхвати, STReAM360 и варианти A5 / A10. Брошурата на български е по по-старото издание от 06/2021; общият каталог на GeoMax е по-долу.
Преглед на каталога
Често задавани въпроси.
Наистина ли работи с един оператор?
Да. Станцията сама открива призмата (Scout), насочва се точно към нея (AiM) и я следи при движение (TRack), докато операторът работи с контролера при призмата. Необходими са стабилно установяване на инструмента и видимост към призмата.
Какво става, ако изгуби призмата?
TRack следи призмата при движение до 800 m (600 m при 360° призма). При загуба на видимост GeoTRAil завърта станцията към GNSS позицията, подадена от контролера, и AiM се заключва отново след възстановяване на видимостта към призмата. GeoTRAil подпомага повторното откриване на призмата — не възстановява прекъсната връзка с контролера.
Колко мери без призма?
accXess5 стига до 500 m, accXess10 — до 1 000 m. Точността е 2 mm + 2 ppm до 500 m и 4 mm + 2 ppm над 500 m, а времето за измерване е типично 2 – 6 s. Фасади, скали и недостъпни точки се измерват направо върху повърхността.
С какъв софтуер се управлява?
X-PAD Ultimate — полевият софтуер на Android контролер, същият, който работи и с GNSS приемниците Zenith. Роботизираното управление изисква модул Robotic TPS. Данните се обработват в X-PAD Office Fusion и се синхронизират през X-PAD 365.
Каква е разликата между A5 и A10?
Само обхватът на безпризменото измерване: A5 мери до 500 m, A10 — до 1 000 m. Роботиката STReAM360, режимът Long Range с призма, оптиката и интерфейсът са еднакви.
Мога ли да я пробвам преди покупка?
