AXIS SP разпознава призмата, проследява я и при загуба на целта я търси отново, докато се движите по обекта. Задвижването xTrak завърта станцията със 180° в секунда. Един оператор управлява измерването от призмата, когато задачата и условията го позволяват.
Задвижване xTrak; смяна на положението на тръбата за 3 s.
APR от 1,5 до 1 000 m; прицелване с 1″ за 3–5 s.
Класове 1″ и 2″; разстояния с 1 mm + 1 ppm.
xTrak разпознава призмата от 1,5 до 1 000 метра и се прицелва с 1″ точност за 3–5 s. Търсенето сканира 360° хоризонтално и 20° вертикално до 300 метра, а проследяването работи до 20° в секунда; при загуба на целта станцията я търси отново. В сложна среда — няколко призми или неравен терен — прозорецът на търсене се задава ръчно.
Управлявате отдалечено: Bluetooth връзката с голям обхват — до 600 m при подходящи условия — свързва станцията с контролера S-PAD.
→ Без връщане до статива.
Върху призма: 1 mm + 1 ppm с обхват 3 500 m — и до 5 000 m в усилен режим — за 0,4 s. Безпризмено: до 1 000 m, с 3 mm + 2 ppm до 500 m и 5 mm + 2 ppm над 500 m, според повърхността.
→ Далекомер за инженерни измервания.
5″ TFT сензорни екрани (720 × 1280) от двете страни на инструмента и 27 клавиша с подсветка; Android 9.0 с 8-ядрен процесор.
→ Управление и в двете положения на тръбата.
Две батерии Li-70 — до 4 часа работа с една батерия, пълно зареждане за 2,5 часа. Резервната батерия се зарежда, когато има захранване.
→ Резервна батерия за продължаване на работата.
IP65 защита, работа от −20 до +50 °C и съхранение до −40 °C. Зрителна тръба с 30× увеличение и двуосен компенсатор с 1″ точност.
Лазерният отвес Class II центрира станцията над точката с 0,4 mm на 1,5 m. При трасиране двуцветната насочваща светлина (червено/зелено) показва на реечника посоката към линията.
→ Центриране над точката и помощ при трасиране.
На станцията работи вграден полеви софтуер под Android: Terra Master, а за комбинирана работа с GNSS — Field Master. Контролерът S-PAD управлява станцията по Bluetooth с голям обхват (до 600 m). Инсталираният софтуер и лицензите се потвърждават в офертата.
Свързаността е отворена: WLAN на 2,4 и 5 GHz за няколко устройства едновременно и SIM карта за интернет направо от терена.
Terra Master работи направо на станцията под Android 9.0; Field Master — за комбинирана работа с тотална станция и GNSS.
→ Измерване и от екраните на станцията.

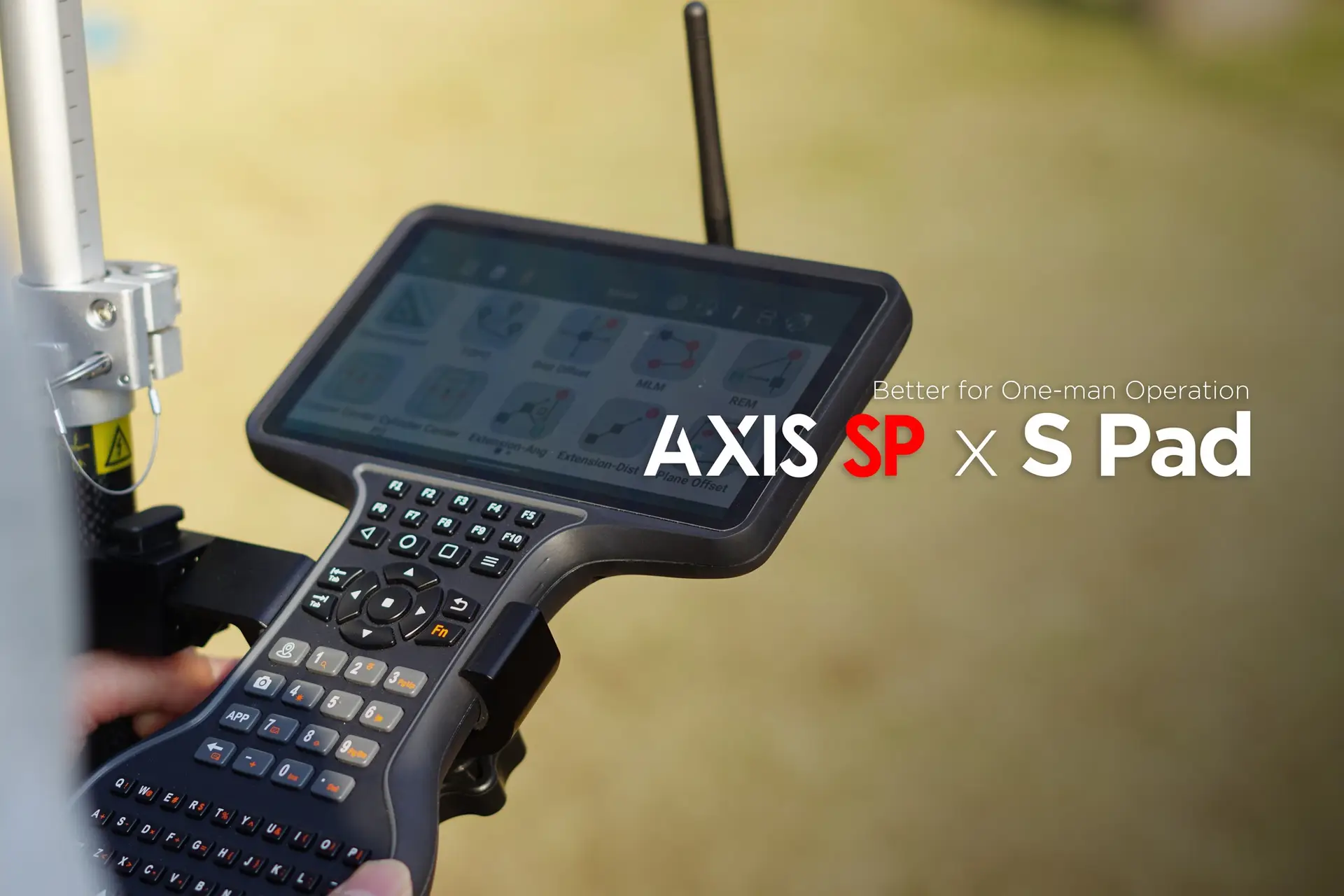

Таблет с пълна клавиатура и Bluetooth връзка с голям обхват до станцията (до 600 m).
→ Управление от края на обекта.
WAN връзка по LTE — данните се изпращат към офиса без телефон като посредник.
→ Интернет там, където е работата.
Станцията е една, изборът е в ъгловия клас — по допуските, с които работите.
На станцията полевият софтуер (Terra Master; Field Master за комбинирана работа с GNSS) управлява роботиката и записва; контролерът S-PAD пренася работния процес в ръцете на оператора.
Операторът е при призмата, а станцията я проследява, прицелва се и измерва по команда от контролера. Със 7,4 kg с батерия станцията е по-лесна за пренасяне до обекти с труден достъп.
Един оператор управлява измерването от призмата, когато задачата и условията го позволяват.
→ Роботизирано заснемане и трасиране.
Милиметрови измервания върху призма.
Проектът върху терена, с насочваща светлина.
Безпризмено до 1 000 m — според повърхността.
Заснемане с кодове в полевия софтуер.
Изпълненото спрямо проекта — с 1″ или 2″ ъглова точност според модела.
Експорт от терена през SIM, WLAN или USB-C.
Съдържанието е типово и се конфигурира според задачата. Последните две позиции са опционални.
9 основни + 2 опционални позиции
Наличните конфигурации се потвърждават в офертата.
Основните параметри на AXIS SP, групирани по подсистеми. Отворете категорията, която Ви интересува.
Оси и фундаменти с насочваща светлина.
Пътища и съоръжения — 1″ или 2″ според модела.
Изпълненото спрямо проекта, кодирано.
Безпризмено до 1 000 m — според повърхността.
Заснемане на гранични точки с роботизирано проследяване.
Управление от призмата, когато задачата и условията го позволяват.
AXIS SP отблизо — дисплеят, станцията и работата на обект.
Брошурата на AXIS SP — роботиката xTrak, далекомерът и пълните параметри (на английски).
