Серията RiverStar — RS-1200 и RS-600 — измерва скоростта и посоката на течението по дълбочина с петлъчева конфигурация, а централният лъч от 300 kHz измерва дълбочината под уреда. Двата модела се различават по работна честота и обхват: RS-1200 е за плитки реки и канали, RS-600 — за по-дълбоки води. С CHCNAV Apache 4 измерването се управлява от брега с едно дистанционно.
*RS-1200 / RS-600, по техническия лист.
RS-1200 и RS-600 измерват скоростта и посоката на течението по дълбочина с петлъчева конфигурация на 1200 или 600 kHz. Точността на скоростта е ±0,25% ±2 mm/s, разделителната способност — 1 mm/s. Централният лъч от 300 kHz измерва дълбочината под уреда в обхват 0,2–180 m и дава сечението, необходимо за определяне на водното количество.
Профилирането на скоростта обхваща 0,1–40 m при RS-1200 и 0,3–90 m при RS-600, а проследяването на дъното — съответно до 55 и до 120 m. До 180 m стига централният лъч за дълбочина.
→ Профил на течението и данни за определяне на водното количество.
В плитка вода и при бавно течение профилографът преминава автоматично в режим Pulse Coherent. За RS-1200 техническият лист посочва минимална дебелина на слоя 2 cm, неизмерена зона 15 cm и работа във вода с дълбочина от 30 cm.
→ Малки реки и канали с плитка вода.
В автоматичен режим профилографът сам избира измервателните параметри според условията; при нужда е наличен и ръчен режим. Подготовката е по-кратка, а проверките на оператора преди измерването остават.
→ Автоматичен избор на измервателни параметри.
32 GB вградена памет с възможност за разширение и синхронизация през софтуера. Връзката с външни устройства е по RS232.
→ Вграден запис и прехвърляне на данните за обработка.
| Показател | RS-1200 | RS-600 |
|---|---|---|
| Работна честота | 1200 kHz | 600 kHz |
| Профилиране на скоростта | 0,1–40 m | 0,3–90 m |
| Проследяване на дъното | 0,1–55 m | 0,3–120 m |
| Размер на клетката | 0,02–2 m | 0,05–4 m |
| Маса | 3,88 kg | 6,86 kg |
| Височина × диаметър | 191 × 170 mm | 195 × 229 mm |
Паспортни диапазони по техническия лист (юни 2025), не обещание за всякакви условия. Точността на скоростта е еднаква — ±0,25% ±2 mm/s, а централният лъч за дълбочина и при двата модела е 300 kHz.
→ Два модела за различни дълбочини и измервателни задачи.

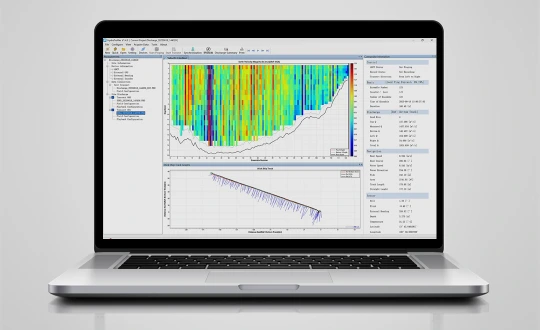

EasySail за CHCNAV Apache 4 (Android) показва в реално време цветната карта на скоростите, картата и видеото, а обобщените таблици и записите се прехвърлят към компютъра. HydroProfiler за PC служи за преглед на контурите на скоростта и проверка на преминаванията, за изчисляване на водното количество и за отчети по собствено оформление; работи и с външни ехолоти.
Монтажът върху Вашата платформа, настройката и обучението на екипа се договарят в офертата.
Профилографът се монтира на Apache 4 или на друга съвместима плавателна платформа; връзка по RS232.
→ Една лодка и едно дистанционно.
Автоматичен избор на измервателните параметри; профилът на течението и дълбочината — в реално време в EasySail.
→ Контрол на данните още по време на преминаването.
Обработка в HydroProfiler: проверка на преминаванията, профили, водно количество, отчети.
→ Данни за доклада след обработка и контрол на качеството.

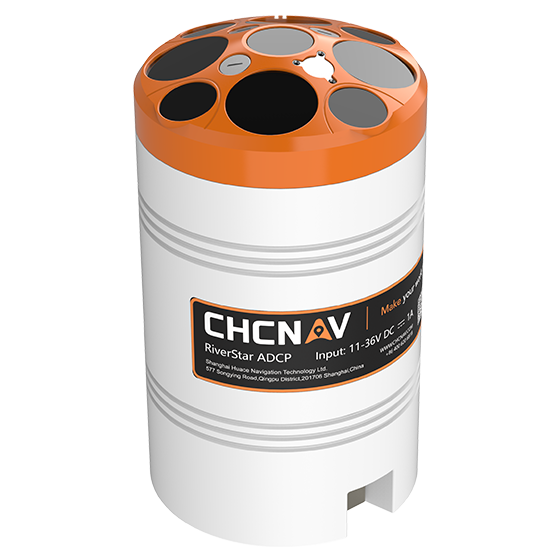

Двете ADCP решения на CHCNAV. RS-1200 / RS-600 — петлъчева конфигурация с централен лъч за дълбочина до 180 m; изборът между двата модела е според дълбочината. RS3600D — двучестотна конфигурация с девет лъча (1200 и 3600 kHz) и профилиране от 0,05 m — за плитки реки и канали.
Измервателна система — акустичният преобразувател с петте лъча; сензори и комуникация — вградените компас, наклон и температура, паметта и връзката.
От преминаванията с RiverStar: профил на скоростта и посоката на течението по дълбочина, дълбочина по сечението и първични данни в паметта на уреда. Водното количество (воден разход) се определя при обработката в HydroProfiler по приетата методика — с оценка на неизмерените зони до повърхността, дъното и бреговете и с контрол на качеството.
За кого: хидроложки служби, водни оператори и проектанти, които измерват течения и водни количества; с Apache 4 — без екипаж на водата.
→ Данни за хидроложкия доклад.
Скорост и посока на течението по дълбочина.
Воден разход, определен при обработката.
Дълбочина по сечението от централния лъч.
Посока и скорост за навигация и проекти.
Изход от HydroProfiler по Ваше оформление.
Запис в 32 GB памет за повторна обработка.
Основното за RS-1200 и RS-600, групирано по теми. Отворете категорията, която Ви интересува.
Скорост и сечение за определяне на водното количество.
Теченията, които местят брега.
Данни за моделите и прогнозите.
Посока и скорост за навигация и проекти.
RS-1200 — от 30 cm дълбочина на водата.

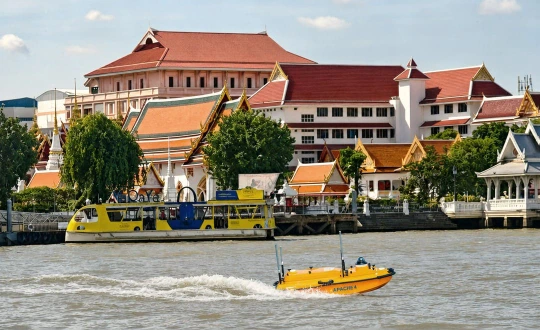

Профилографът на борда на USV платформата.
RS-1200 и RS-600 — корпусът, работа с Apache 4 и данни от измерване.
