Apache 3 измерва дълбочини по предварително планирани галсове, докато операторът управлява и наблюдава работата от брега. Подходящ е за язовири, реки, канали и промишлени басейни.
Обхват 0,1–200 m · точност ±(1 cm + 0,1% от дълбочината).
Нужната дълбочина зависи от монтажа и дъното.
* При 1,5 m/s; смяна на батериите без изключване.
Еднолъчевият ехолот CHCNAV D270 (200 kHz, ъгъл на лъча 5°, до 30 измервания в секунда) измерва от 0,1 до 200 m с точност ±(1 cm + 0,1% от дълбочината) — например ±2 cm при 10 m и ±21 cm при 200 m. Всяко измерване се свързва с координати от двойната GNSS антена и инерциалната система; RTK точността е ±(8 mm + 1 ppm) хоризонтално и ±(15 mm + 1 ppm) вертикално. Вграденият датчик за температурата на водата коригира скоростта на звука в реално време.
Газенето е 10 cm, а долната граница на ехолота — 0,1 m. Това не означава работа във вода с обща дълбочина 10 cm: нужният просвет под лодката зависи от монтажа на сондата, дъното и условията на обекта.
→ Подходящ и за плитки участъци, до които лодка с екипаж трудно достига.
Дистанционното управление работи на 2,4 GHz до 1,5 km при подходящи условия (контролерът се държи поне 1,5 m над водната повърхност). През 4G видеото и данните се предават в реално време там, където има мобилно покритие.
→ Операторът следи видео, дълбочини и състоянието на платформата от брега.
В EasySail планирате галсовете. Автопилотът ги следва, поддържа зададената скорост и записва измерванията под наблюдението на оператора. 360° камерата и системата за избягване на препятствия (обхват 0,2–40 m) подпомагат оператора в тесни участъци.
→ Операторът планира и контролира, лодката изпълнява маршрута.
Моторът е с номинална мощност 1000 W и до 7200 об/мин; максималната скорост е 6 m/s. Тя е за прехода до участъка — измерванията се правят с по-ниска скорост, съобразена с обекта; автономията е посочена при 1,5 m/s.
→ По-малко време за придвижване до участъка.
Корпусът е М-образен тримаран от високоякостен карбон, формован в едно цяло (якост 10 MPa) — с 30% по-лек и с 60% по-удароустойчив от предишното поколение, а алуминиевият предпазител на мотора е два пъти по-здрав. Размерите са 108 × 55,5 × 38 cm, теглото — 20 kg без батерия и антена; до водата лодката се придвижва на сваляеми колела.
Защитата е IP67, работният диапазон −20…+50 °C, платформата работи при вятър до 3 бала и вълнение до 2 бала, а полезният товар достига 35 kg — място за допълнителна апаратура, когато задачата го изисква.
→ Лесно придвижване до водата на сваляемите колела.

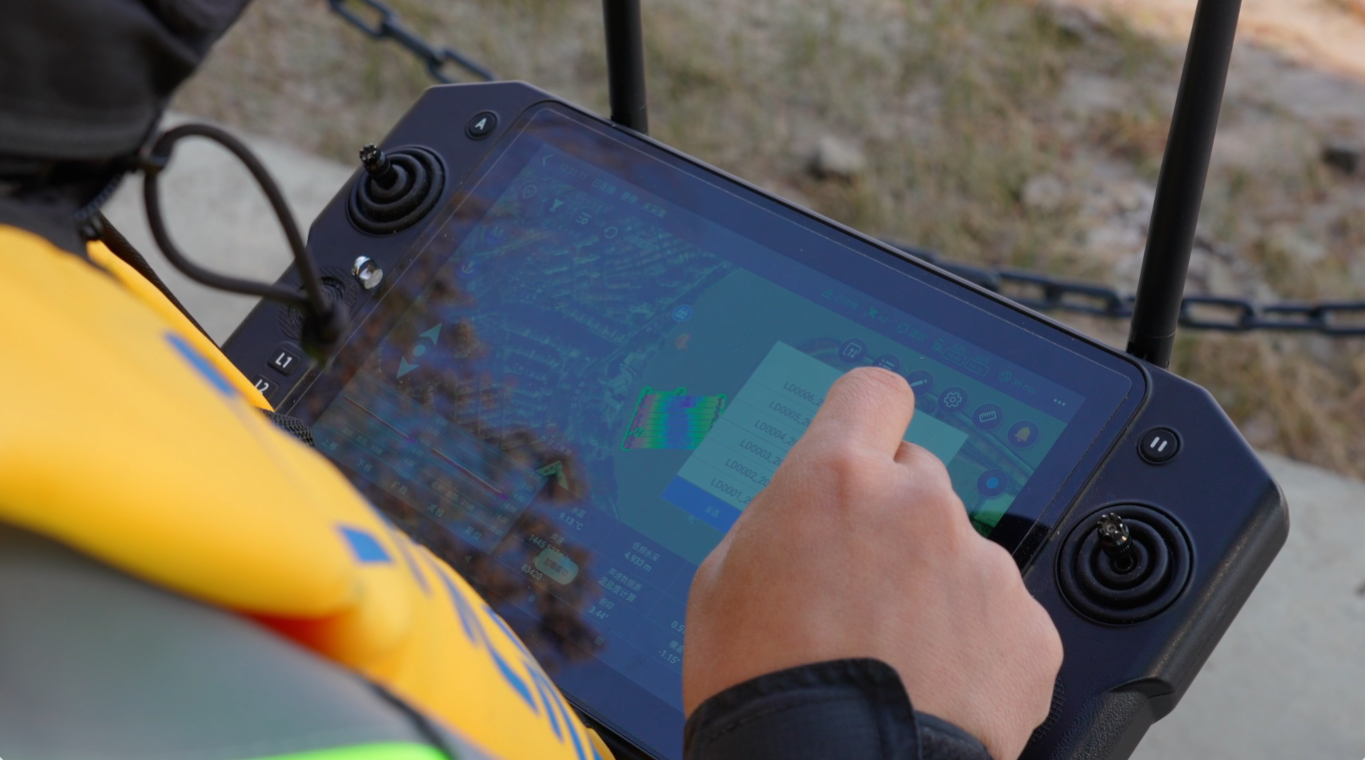

EasySail за Android е предварително инсталиран на 10-инчовия контролер: планиране на маршрути, управление, запис и последваща обработка на измерванията, визуализация на дълбочини и ехограми, корекция по наклона на лодката и преобразуване на координати. Данните се изнасят през USB/Type-C.
ГЕОЗОНА доставя платформата настроена, с обучение на екипа върху целия процес — от планирането до готовата батиметрична карта.
Задавате зоната и разстоянието между галсовете — EasySail генерира маршрута.
→ Маршрутът е готов, преди лодката да е във водата.
Автопилотът следва галсовете, а Вие следите видео, дълбочини и ехограмата в реално време.
→ Изминатите галсове се виждат още на вода.
Записът се обработва и контролира; след това служи за батиметричен модел, изобати и профили.
→ Данни от ехолота: CHCGD, NMEA (SDDPT/SDDBT) и оригинална ехограма.
И двете еднолъчеви платформи имат GNSS RTK с двойна антена, инерциална система, ехолот D270 и избягване на препятствия. Разликите са в автономията, максималната скорост, разделителната способност на ехолота (10 mm / 3 mm — разделителната способност не е точност, формулата за точността е еднаква), теглото и защитата на задвижването. Максималната скорост е за преход, не препоръчителна скорост за измерване.
Под водата — сензорите, които измерват; над водата — системите, които движат платформата и я предпазват.
След обработка и контрол измерванията служат за създаване на батиметричен модел, изобати и профили. Сравнението с референтна повърхнина — предишно заснемане или проектно дъно — позволява изчисляване на обеми. Еднолъчевият ехолот измерва по галсовете, а моделът между тях се получава чрез интерполация, затова разстоянието между галсовете се избира според обекта и изискванията към резултата.
Затова я препоръчваме: за язовири, реки и канали Apache 3 съкращава подготовката на измерването — без плавателен съд с екипаж, с управление и наблюдение от брега.
→ От измерванията на вода до данни за проектиране и контрол.
Модел на дъното от измерванията по галсовете и интерполация между тях.
Линии на равна дълбочина за проектиране.
Обеми спрямо предишно заснемане или проектна повърхнина.
Напречни и надлъжни сечения по оси.
Изминатите галсове — за контрол на покритието.
Пълният запис на измерванията за повторна обработка.
Основното за Apache 3, групирано по теми. Отворете категорията, която Ви интересува.
Дълбочини, изобати и обеми спрямо предишно заснемане.
Промишлени басейни без човек във водата.
Профили и динамика на дъното.
Проектни сечения, сверени с реалното дъно.
Дълбочини по кейове и подходи.
Обеми преди офертата, контрол след изпълнението.
Apache 3 на работа — на водата, на брега и в данните.
Официалните видеа на CHCNAV за Apache 3: първото е за новото поколение, второто е от 2020 г. и показва предишната версия. Актуалните параметри (напр. скорост до 6 m/s) са в „Параметри“.
Технически лист на CHCNAV Apache 3 — пълните спецификации на платформата и ехолота (на английски).
Същият клас, по-дълга работа на вода: до 10 часа при 1,5 m/s, до 7 m/s при преход и защита на задвижването от заплитане.
Хидрометричната платформа — за ADCP измервания, с вграден ехолот и възможност за многолъчев ехолот (MBES).
