D60 е интегриран двучестотен еднолъчев ехолот за безпилотни лодки (USV) и лодки с екипаж. Работи на 200 kHz за точност в плитка вода и на 33 kHz за по-силно проникване на сигнала в дълбока. Вграденият IMU коригира крена и диферента, температурният сензор — скоростта на звука, а автоматичната настройка адаптира усилването и обхвата. Така измерването остава надеждно в мътна вода и при резки промени в дълбочината.
Лъч 6° / 18°.
Корекция за крен и диферент.
*При 33 kHz.
Видео демонстрация
Вижте как работи CHCNAV D60 в реални теренни условия.
Вграденият IMU работи с честота 100 Hz и осигурява корекция за крен и диферент при измерването. Точността по крен и диферент е ±0,1°, закъснението е 20 ms, а IMU не изисква калибриране.
Ехолотът излъчва до 50 импулса в секунда (50 Hz), а сензорът за температура на водата коригира скоростта на звука в реално време.
→ По-малко влияние на наклоните върху измерената дълбочина.
200 kHz: 0,2–250 m, точност ±(0,01 m + 0,1% × D) — за плитка и средна вода. 33 kHz: 0,8–1 000 m, точност ±(0,1 m + 0,1% × D) — по-силно проникване на сигнала в дълбока вода. D е измерената дълбочина.
→ Плитко и дълбоко — без смяна на уреда.
Алгоритъмът проверява достоверността на измерената дълбочина в реално време и до 0,2 секунди адаптира усилването и обхвата според ехото. Ръчна настройка не е нужна.
→ Надеждно измерване в мътна вода и при резки промени в дълбочината.
На Apache ехолотът се управлява с дистанционния контролер на платформата чрез EasySail.
→ Настройките и данните — на екрана на контролера.

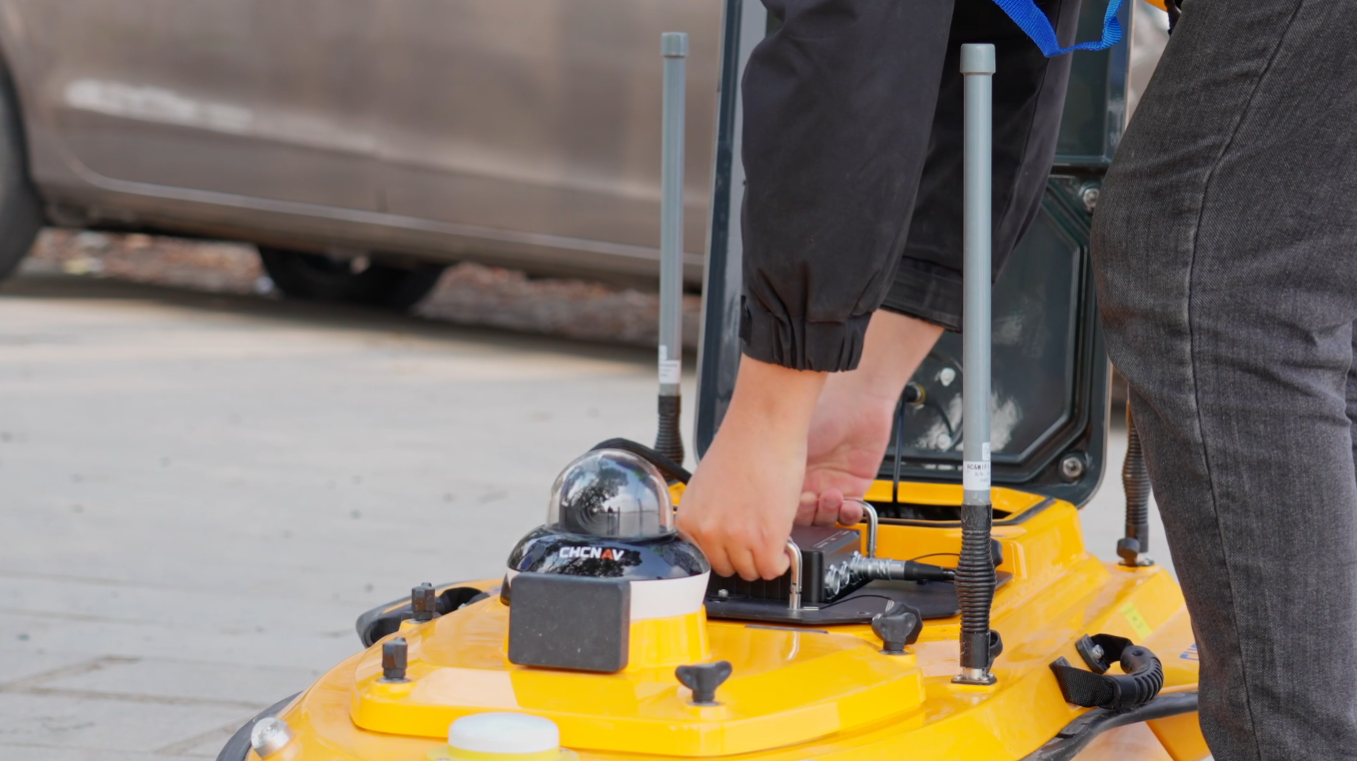

Трансдюсерът е 228 × 156 × 75 mm и 4 kg, основният блок — 162 × 121 × 64 mm и 1,2 kg. D60 е оптимизиран за USV: монтира се на Apache 4 и Apache 4 Pro, а на Apache 6 — със специална монтажна скоба. Може да се монтира и на лодка с екипаж.
Корпус от алуминиева сплав, защита IP67, работна температура −20…+60 °C, 8 GB вътрешна памет.
→ Бърз монтаж и демонтаж.
EasySail обединява в един работен процес събирането на данните, показването им в реално време, последващата обработка и експорта на резултатите. Един оператор управлява цялото измерване с една лодка и един дистанционен контролер.
ГЕОЗОНА доставя ехолота монтиран и настроен на Вашата платформа и обучава екипа — от планирането на измерването до експорта на резултатите.
Трансдюсерът се монтира под корпуса, а основният блок — на борда и се свързва с платформата през порта APACHE.
→ IMU не изисква калибриране при монтажа.
Автоматично адаптиране на усилването и обхвата, компенсация на крена и диферента в реално време.
→ Дълбочините се записват с корекциите.
Последваща обработка и експорт на данните в EasySail.
→ Профили, батиметричен модел и обеми — след обработката.
Двата еднолъчеви ехолота за USV: D60 — двучестотен, с вграден IMU, за дълбока и мътна вода; D270 — компактен едночестотен ехолот за батиметрично заснемане до 200 m.
Под водата — двучестотният трансдюсер; на борда — основният блок с паметта и връзката с платформата.
D60 записва дълбочини с корекция за крен и диферент и за скоростта на звука — от 0,2 до 250 m на 200 kHz и от 0,8 до 1 000 m на 33 kHz. Профилите, батиметричният модел и обемите се получават след последваща обработка в EasySail.
Затова го препоръчваме: D60 е за екипи с Apache USV, които измерват в реки с наноси, естуари, дълбоки водохранилища и при наводнения — където са нужни и точност в плитката вода, и проникване в дълбоката.
→ Две честоти в един компактен ехолот.
От 0,2 до 1 000 m, с корекция за крен и диферент.
Сечения на канали и реки — след обработка.
За драгиране и водохранилища — след обработка.
Повърхнина на дъното, интерполирана между измервателните линии.
Маршрутът на USV — покритието на измерването.
Резултатите от EasySail за обработка и архив.
Основното за D60, групирано по теми. Отворете категорията, която Ви интересува.
Дълбочини преди и след — обемите след обработка.
Мътна вода и променливо дъно.
Дълбокото дъно на 33 kHz.
Стръмни брегове и резки промени в дълбочината.
Спешни измервания без екипаж на водата.
На Apache 4 и 4 Pro, на Apache 6 — със специална скоба.
D60 на работа — от монтажа в платформата до данните на екрана.

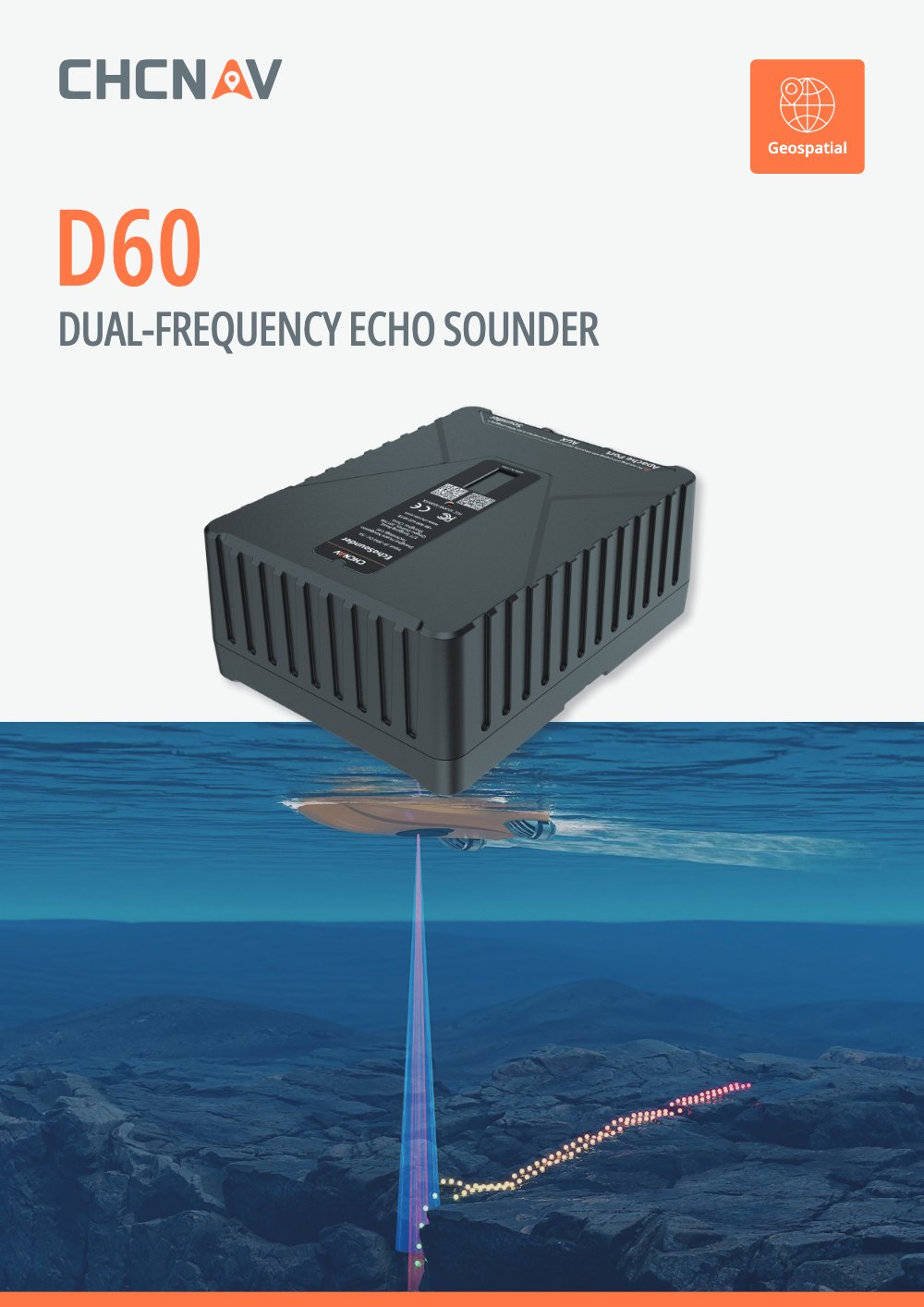

Технически лист на CHCNAV D60 — честоти, точност, IMU, размери и интерфейси (на английски).
