Zenith55 съчетава многочестотно GNSS позициониране, компенсация на наклона и вградени 4G и UHF комуникации. Двете батерии позволяват смяна без изключване, а X-PAD осигурява общ работен процес с останалото оборудване на GeoMax.
* Типично; честота на позициониране 10 Hz.
* + 1 ppm RMS; вертикално 15 mm + 1 ppm.
11 часа като роувър, 12,5 в статичен режим.
След RTK фиксиране и кратка IMU инициализация измервате с наклонен щок, без да го отвесирате над всяка точка — включително ръбове и ъгли. Калибрация не е нужна; при смяна на щока IMU се проверява по инструкцията на GeoMax.
Допълнителната хоризонтална неопределеност е 2 cm при наклон до 30°; щокът може да се наклони до 60°, но за заявената точност GeoMax препоръчва до 30°.
→ По-лесно измерване на точки край препятствия.
Двете Li-Ion батерии по 3,4 Ah се сменят една по една, без приемникът да се изключва. Заявена автономност 11 часа като роувър и 12,5 часа в статичен режим.
→ Работният ден продължава с резервен комплект батерии.
Защита IP68 (IEC 60529) от прах и вода и изпитания по MIL-STD-810G/H. Работен температурен диапазон −40…+65 °C. Издържа падане от 2 m на твърда настилка.
→ Оборудване за ежедневна работа на открито.
Вграденият 4G модем осигурява мрежовия RTK, а UHF радиомодемът TRM101 (500 mW / 1 W) работи на 410–470 MHz.
→ RTK поправки по мобилна мрежа или UHF радио.
Ø166,8 mm корпус, 75 mm височина, 1,14 kg без батериите.
Панелът е сведен до същественото — бутон и ясни индикатори за позиция, връзка и батерия.
→ Опростено управление и ясни индикатори.
Мрежовият RTK преминава през 4G модема QUECTEL EG25-G, а радио поправките — през UHF модема TRM101 на 410–470 MHz. Bluetooth 5.0 и WiFi свързват контролера.
Теренният софтуер е X-PAD — същият, който управлява и тоталните станции Zoom. Обща софтуерна среда за съвместимото оборудване на GeoMax.

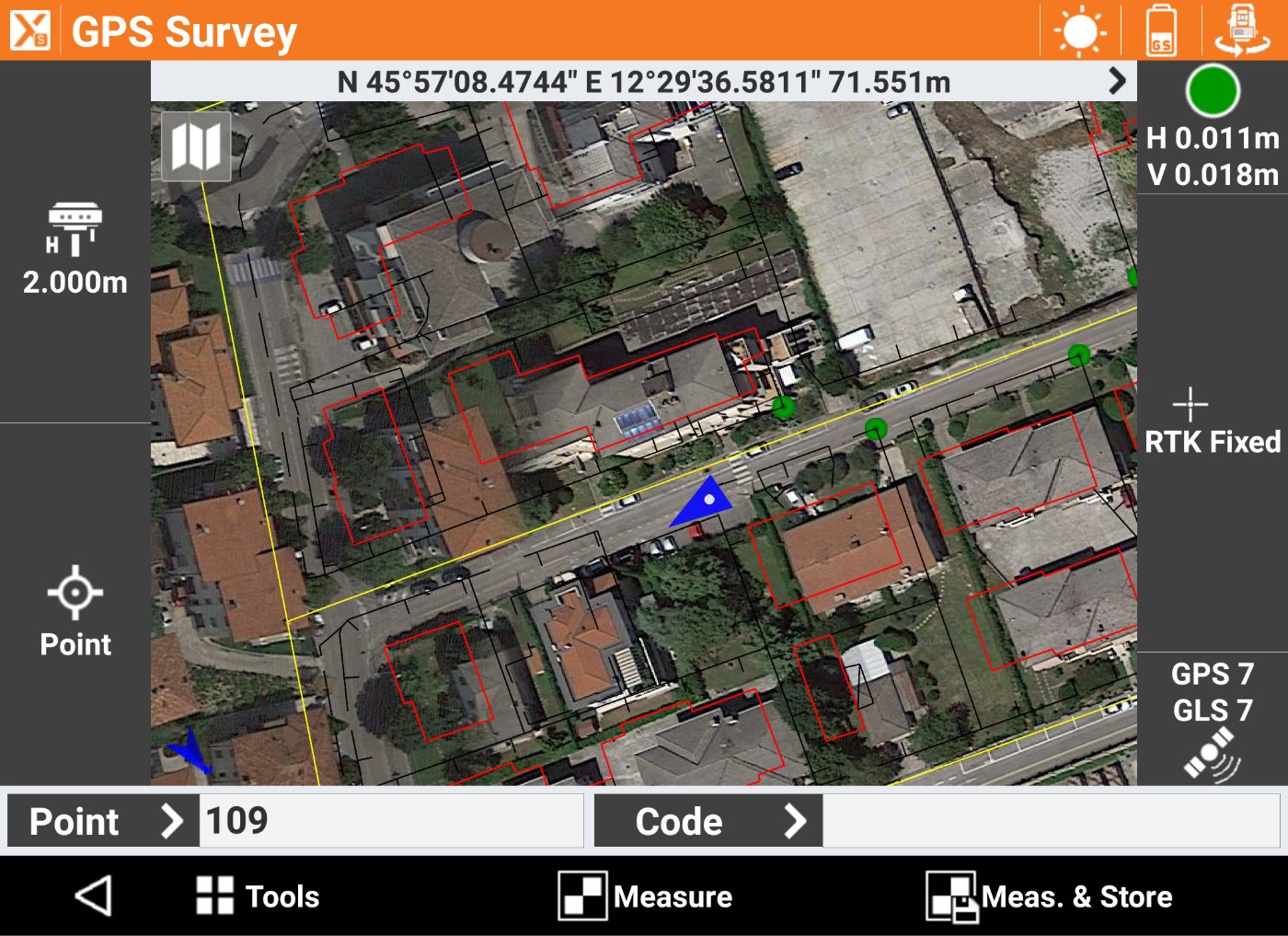

Android приложението на GeoMax за заснемане и трасиране; модулите като пътища и GIS се избират според лиценза.
→ Заснемане и трасиране в едно приложение.
Теренът и офисът споделят проекта през облака — без USB носители и без версии по имейл.
→ Офисът вижда данните още от обекта.
Zenith55 работи със същия X-PAD като останалото оборудване на GeoMax — общ софтуер и общи данни.
→ Познат работен процес за екипите, които използват X-PAD.
Заявената стандартна RTK точност е еднаква. Разликата е в броя канали, честотата на позициониране и времето за инициализация. Еднаквата заявена точност не означава еднакво поведение във всички теренни условия.
На терена X-PAD Ultimate заснема и трасира; в офиса X-PAD Office Fusion обработва, а X-PAD 365 ги свързва през облака.
Типична RTK инициализация около 6 секунди, компенсация на наклона и поправки по мобилна мрежа или UHF радио.
Заявени точности (RMS): RTK 8 mm + 1 ppm хоризонтално и 15 mm + 1 ppm вертикално, мрежов RTK 8 mm + 0,5 ppm, статичен режим 3 mm + 0,5 ppm.
→ Едно оборудване за заснемане, трасиране и опорни мрежи.
Измерени точки, готови за обработка и чертане.

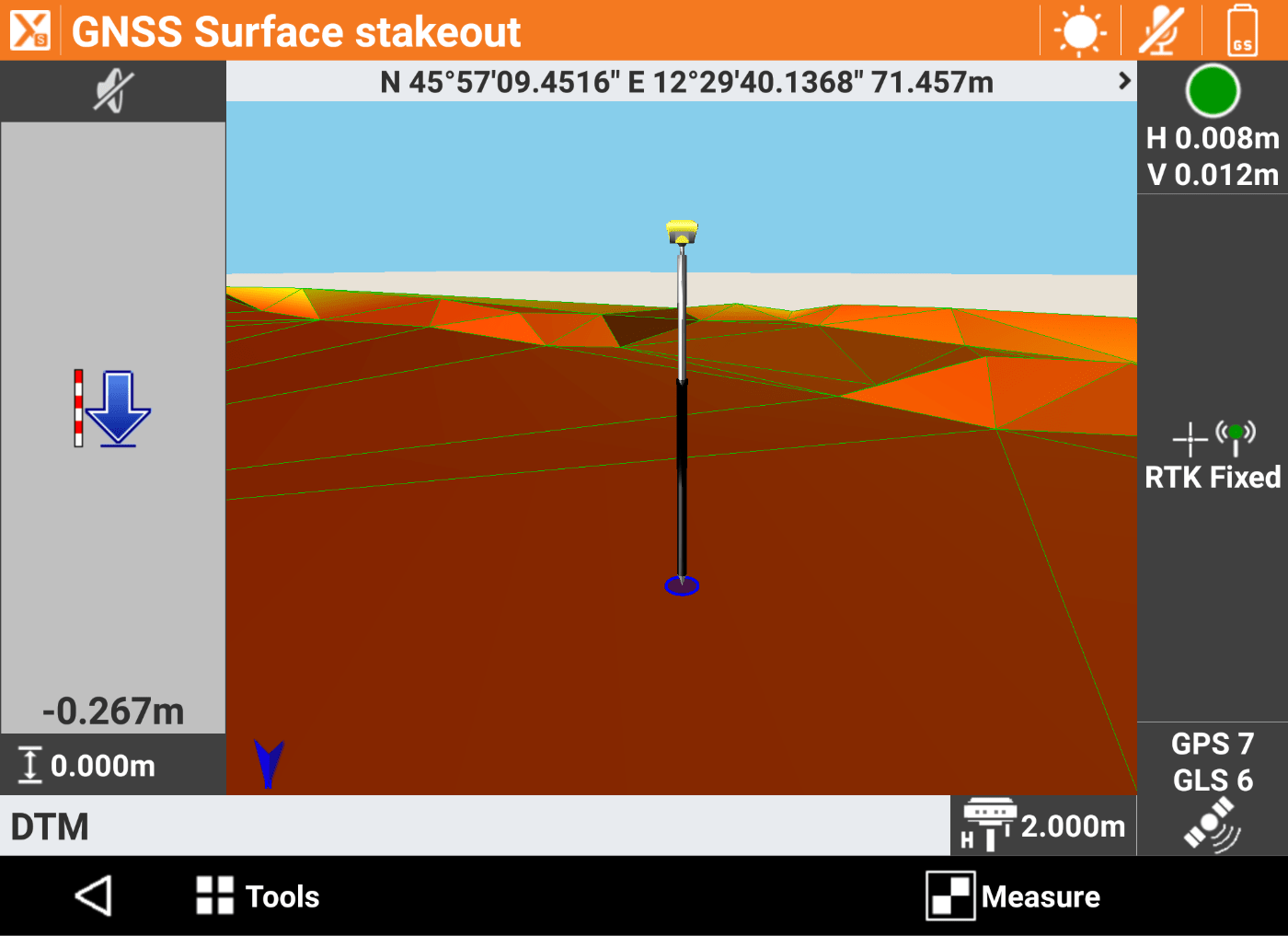

Проектът върху терена през X-PAD.
Кодирани обекти за директен внос в CAD.
GNSS наблюдения за последваща обработка и изравнение.
Обекти с атрибути и кодове от терена.
X-PAD 365 носи данните в офиса още от обекта.
Комплектът е в конфигурация Radio NET Rover. Съдържанието е типово и се конфигурира според задачата. Последните четири позиции са опционални.
5 основни + 4 опционални позиции
Наличните конфигурации се потвърждават в офертата.
Основните параметри на Zenith55, групирани по подсистеми. Отворете категорията, която Ви интересува.
* GLONASS L3 се предвижда с бъдещо обновяване на фърмуера. За конкретния доставян приемник проверете дали вече е активен.
Стойностите са RMS при нормални до благоприятни условия.
Производителят забранява работа с уреда по време на гръмотевична буря.
Съвместимостта не означава, че всички лицензи и услуги са включени в цената. Точният обхват се потвърждава с офертата на ГЕОЗОНА.
Ежедневната работа на екипа.
Оси и фундаменти с наклонен щок.
Заснемане на гранични точки с подходящ метод и контрол на точността.
Обекти с атрибути и кодове.
Познат работен процес за екипите, които използват X-PAD.
Изпълненото спрямо проекта, точка по точка.

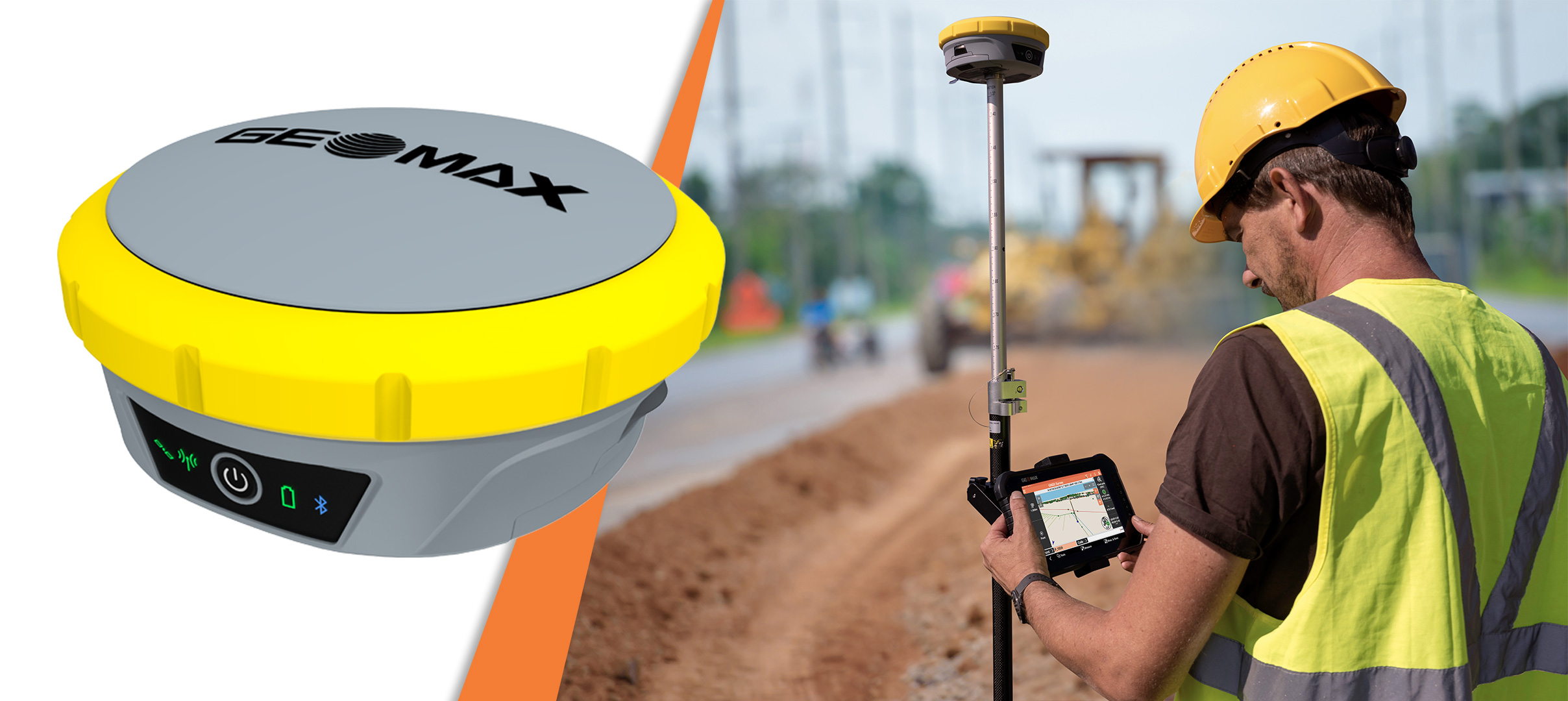

Zenith55 на обекта и отблизо — отделенията за батерия, SIM и SD карта, USB.

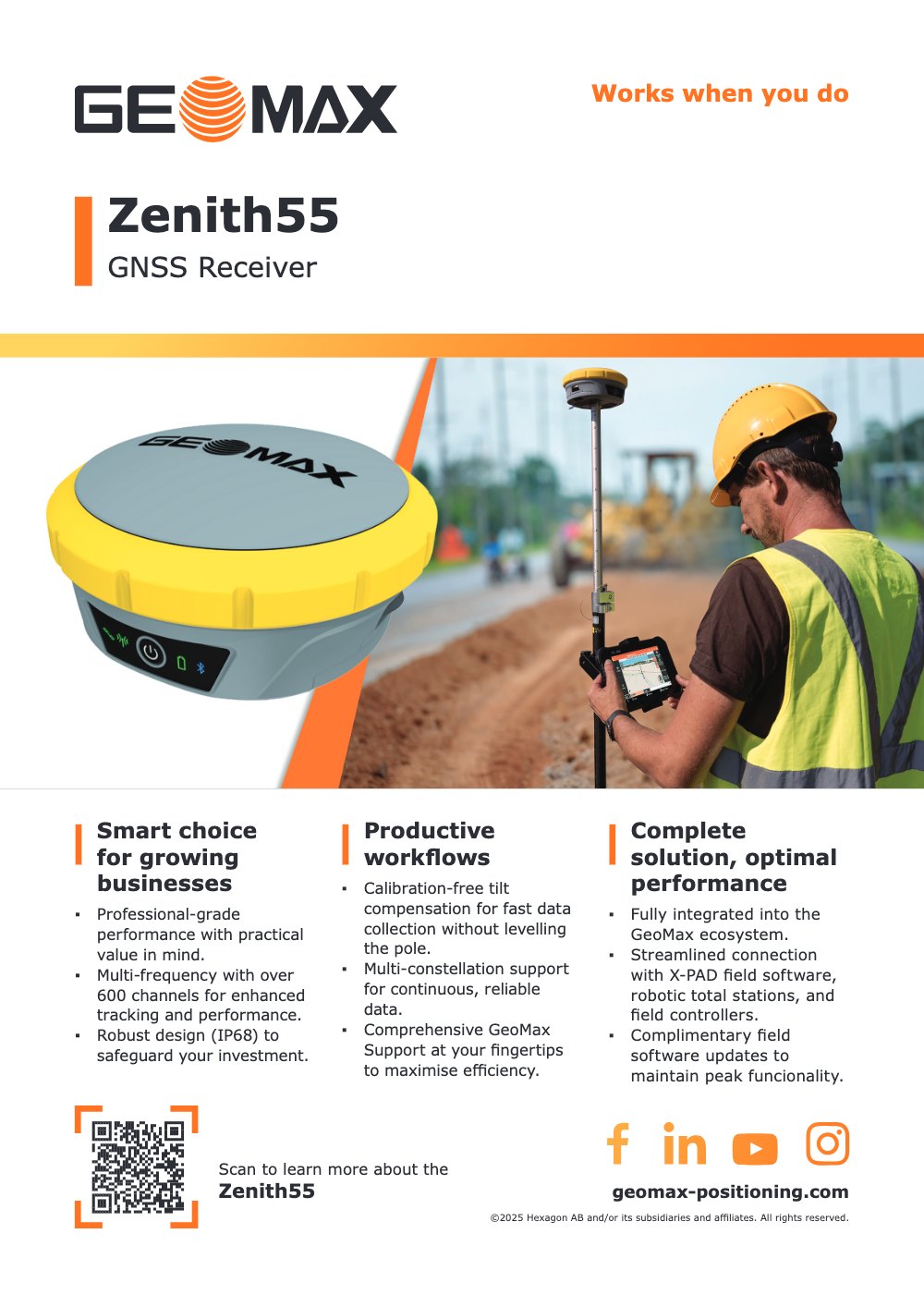

Спецификацията на Zenith55 — сателити, точност, връзки и захранване.
