Надирните изображения осигуряват основата за моделиране на терена и покривите. Четирите наклонени обектива под 45° добавят фасадите — с четири направления на наклонено заснемане. Заедно дават по-пълно геометрично и текстурно представяне на сградите.
26 MP × 5
за петте обектива
110 × 108 × 85 mm
Минималният интервал на заснемане е 0,8 секунди — за всичките пет обектива едновременно. Надирният обектив е с фокусно разстояние 25 mm, а четирите наклонени — с 35 mm.
Надирният обектив с 25 mm заснема по-широка ивица при същата височина — по данни на CHCNAV около 1,5 cm/px от 100 m. Четирите наклонени обектива с фокусно разстояние 35 mm осигуряват допълнителни изображения на фасадите и вертикалните елементи.
→ Надирни и наклонени кадри в една мисия.
Петте сензора по 26 MP работят синхронно — един запис съдържа един надирен и четири наклонени кадъра. Маршрутът и застъпването се планират според обекта и необходимата подробност.
→ Надирни и наклонени изображения в обща полетна мисия.
Сменяем модул за съхранение с общ капацитет 640 GB (5 × 128 GB); производителят посочва скорост на копиране 300 Mb/s.
→ Сменяема памет за организиран трансфер на данните.
С AlphaPort камерата се сваля и монтира без инструменти — същият интерфейс, който използват и LiDAR сензорите на CHCNAV.
→ Смяна на полезния товар за минути.
Размерите са 110 × 108 × 85 mm. Петте обектива са в общ корпус, а паметта е сменяем модул за съхранение с общ капацитет 640 GB (5 × 128 GB).
Камерата използва същия интерфейс AlphaPort като LiDAR системите на CHCNAV, така че един дрон обслужва и лазера, и фотограметрията.
→ Два вида заснемане с една платформа.
C30 се монтира на CHCNAV X500 и на DJI M300 / M350 RTK през интерфейса AlphaPort — при DJI чрез съответния монтажен адаптер. За други мултикоптери и самолетни носители конфигурацията се уточнява индивидуално.
Компактната конструкция улеснява интеграцията с поддържаните дронове. Продължителността на полета зависи от платформата, общия полезен товар и условията на работа — по данни на CHCNAV един полет с DJI M300 RTK е около 28 минути. Съставът на доставката — монтажен комплект, модул памет и софтуерен лиценз — се посочва в офертата.
→ Един дрон за фотограметрия и за лазерно заснемане.
Платформата на CHCNAV с до 5 kg полезен товар, проектирана за същия интерфейс.
→ Камера и платформа от един производител.
Ако вече имате поддържана платформа, е необходим и подходящият монтажен комплект.
→ Използвате платформата, която имате.
Същият интерфейс се използва и на други мултикоптери и самолетни носители — конфигурацията се уточнява индивидуално.
→ Един интерфейс за различни платформи.
Надирният обектив е с фокусно разстояние 25 mm, а четирите наклонени — с 35 mm. Надирните кадри осигуряват терена и покривите, а наклонените — допълнителни изображения на фасадите и вертикалните елементи. Ако основната задача е ортофото и модел на повърхността без фасадно покритие, по-подходяща е еднообективната C5.
Кадрите от C30 влизат в CoPre — копиране на данните, аеротриангулация и моделиране, както и обединяване с LiDAR облаци от същия дрон. Достъпните функции зависят от активирания лиценз, а обработката може да продължи и в съвместим фотограметричен софтуер.
От наклонените кадри се получава текстуриран триизмерен модел — с фасади, стрехи и височини. Ортофотото и цифровият модел на повърхността идват от същия полет.
Това е разликата спрямо самостоятелното надирно заснемане. Наклонените кадри добавят вертикалните повърхности, които надирният кадър заснема частично или никак.
→ Терен, покриви и фасади в един модел.
Орторектифицирано изображение в зададена координатна система.
Текстурирана мрежа с фасади и покриви.
Цифров модел на повърхността — терен, сгради и растителност.
Оригиналните снимки под 45° от четири посоки.
Изчисляване на обеми и площи по фотограметричния модел.
Модел и ортофото за CAD и BIM системата.
Основните параметри на CHCNAV C30, групирани по подсистеми. Отворете категорията, която Ви интересува.
Квартали и фасади в един триизмерен модел.
Оглед и планиране на покривни и наземни инсталации.
Данни за картографиране и устройствено планиране.
Заснето срещу проектно — по обем и по височина.
Въздушно документиране на фасади и покриви с подробност според плана на заснемане.
Обеми по периоди, от фотограметрия.
C30 в реална работа — от монтажа на платформата до готовия модел.

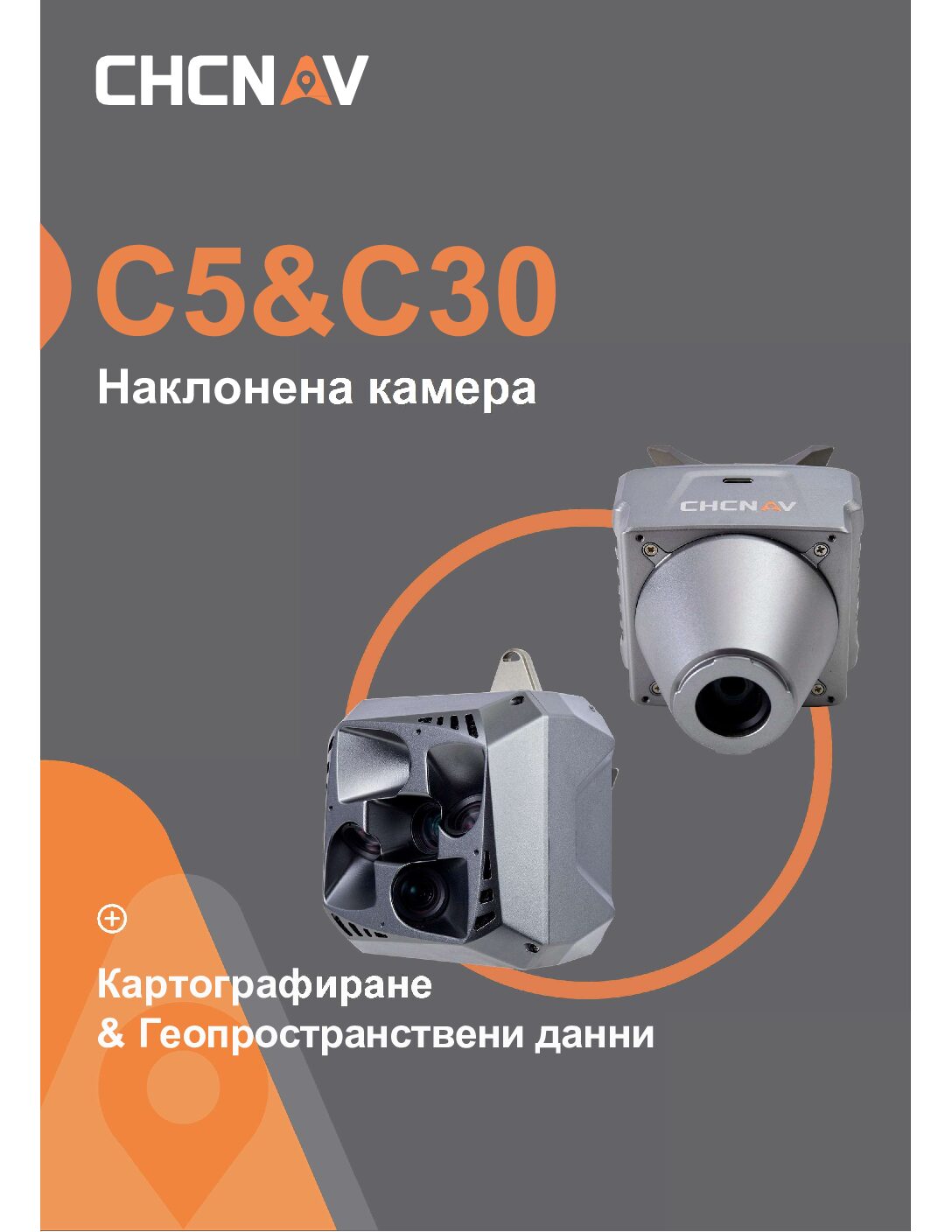

Спецификациите на C30, обективите и режимите на заснемане — на български.
Възможност за демонстрация след уточняване на задачата, обекта и условията.
