STEC SDi Pro съчетава многосистемен GNSS приемник, червен лазер, двойна камера и второ поколение FusionAR. Резултатът е стабилно RTK позициониране и уверено измерване на недостъпни точки в реални теренни условия.
С надграждане — до 1808 канала.
+ 1 ppm хоризонтално; 15 mm + 1 ppm вертикално.
До 200 m при оптимални условия; точност 2 mm.
Лазерният далекомер измерва разстояния от 0,7 до 150 m, а при оптимални условия до 200 m. Заявената точност на разстоянието е 2 mm. За определяне на координати чрез LaserFix производителят посочва 2 cm до 10 m и 3 cm до 20 m. Лазерът е с автоматично регулиране на усилването (AGC), което обработва отразения сигнал и когато той е твърде слаб, и когато е твърде силен.
EZTilt 3.0 позволява измерване с наклонен щок до 120°. Заявената точност 2 cm се отнася за наклон до 60°.
→ Измерване на отделни детайли от подходяща позиция.
Камери, наклономер и лазер работят заедно: предната камера показва посоката към точката, долната прецизира финалното трасиране, а наклоненият щок и ясната картина при слаба светлина спестяват подходи.
Двете камери водят оператора към точката — предната показва посоката и разстоянието, а при приближаване изображението преминава към долната камера за точното позициониране.
→ Трасиране с визуално насочване.
Бърза инициализация и измерване с наклонен щок до 120°, с по-малко подходи до всяка точка. Заявената точност 2 cm се отнася за наклон до 60°.
→ Точката се измерва от удобна позиция.
Високочувствителният 1080p HDR сензор осигурява ясна картина при слаба осветеност и сигурен визуален контрол при измерване.
→ Работа и при лоша светлина.
Вграденото S-LINK Ultra UHF радио — 2 W, с приемане и предаване — работи в диапазона 410–470 MHz и поддържа връзката между базовата станция и роувъра.
Корпусът е с IP68 защита, издържа падане от 2 m върху твърда повърхност и работи от −40 до +65 °C. Вътрешната Li-ion батерия 3,6 V / 13 600 mAh е със заявено работно време 15 h в режим на подвижен приемник и 20 h в статичен режим.
→ До 15 часа в режим на подвижен приемник.
За RTK измерване в реално време са необходими контролер с полеви софтуер и източник на корекции — NTRIP мрежа или собствена базова станция. Приемникът поддържа и статични измервания, PPK и PPP.
Затова конфигурацията се избира заедно с приемника: контролерът определя екрана и защитата, а източникът на корекции — къде и колко надеждно ще работи.
→ Комплект, съобразен с обектите, на които работите.
Полевият софтуер работи на Android контролер. Изборът определя големината на екрана, клавиатурата, батерията и защитата при работа на терен.
→ Един и същ софтуер и на трите контролера.
За работа с една ръка
Ново поколение · Android 14

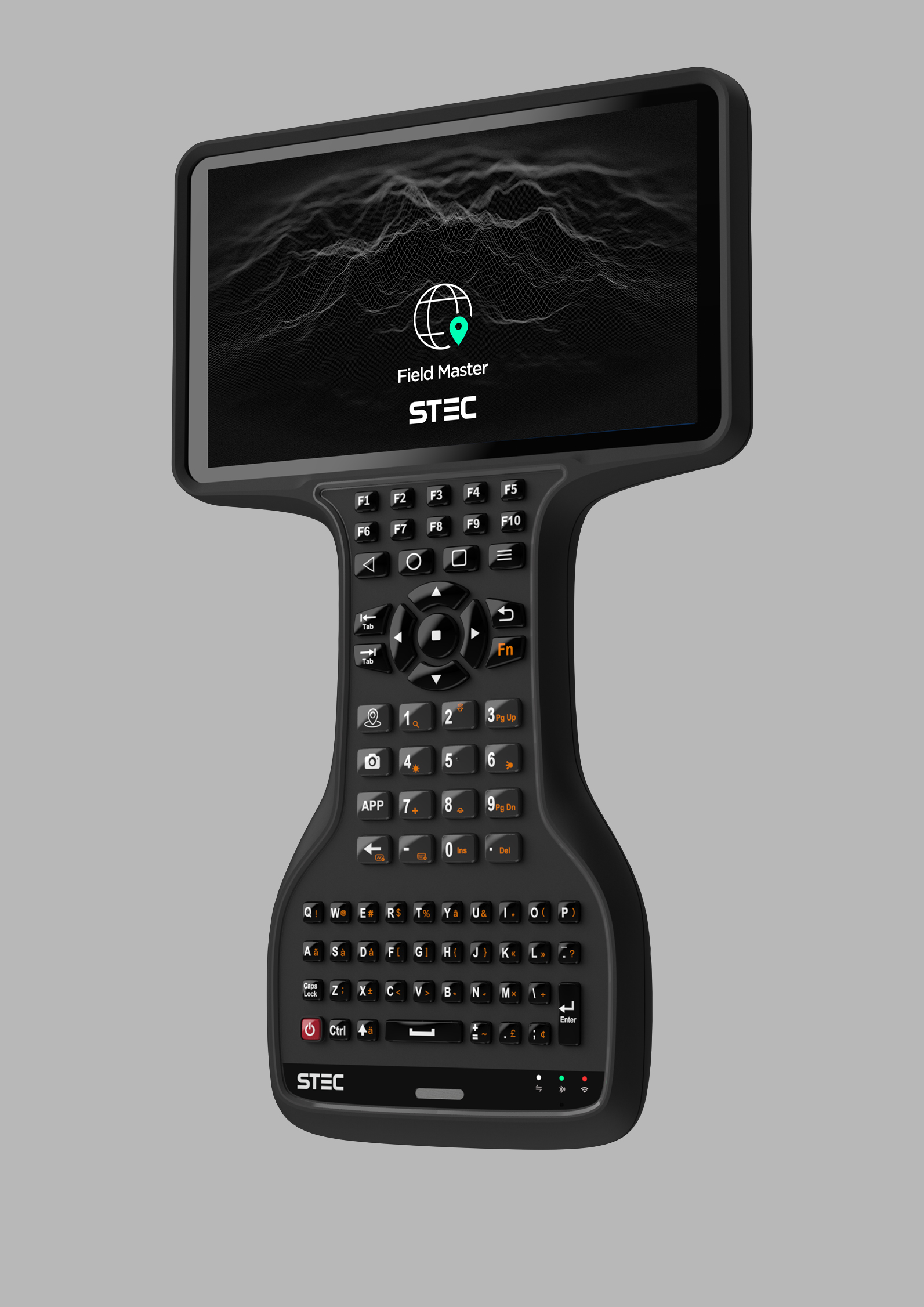

Таблет с пълна клавиатура
Корекции — мрежа или собствена база. В мрежово RTK заявената точност е 8 mm ± 0,5 ppm хоризонтално и 15 mm ± 0,5 ppm вертикално (RMS). Със собствена база вграденото S-LINK Ultra UHF радио — 2 W в диапазона 410–470 MHz — поддържа връзката там, където мобилният сигнал не достига. Приемникът проследява и сигналите за корекции B2b-PPP и Galileo HAS; работата с тези услуги зависи от покритието, активираните функции на приемника и времето за сходимост на решението.
Лицензът за STEC Field Master е включен в предлагания комплект — приложението управлява измерването, трасирането и LaserFix и показва CAD или сателитна подложка.
На обекта STEC Field Master води измерването, а лицензът е включен в предлагания комплект. За офиса приемникът записва в стандартни формати — данните могат да се обработват със съвместим GNSS софтуер, поддържащ съответните формати и наблюдения.
Измерване, трасиране и работа с чертежи на терена.
Field Master е Android приложението за управление на SDi Pro. В един проект събирате GNSS измервания, определяте координати чрез LaserFix и трасирате с визуално насочване от FusionAR Gen2.

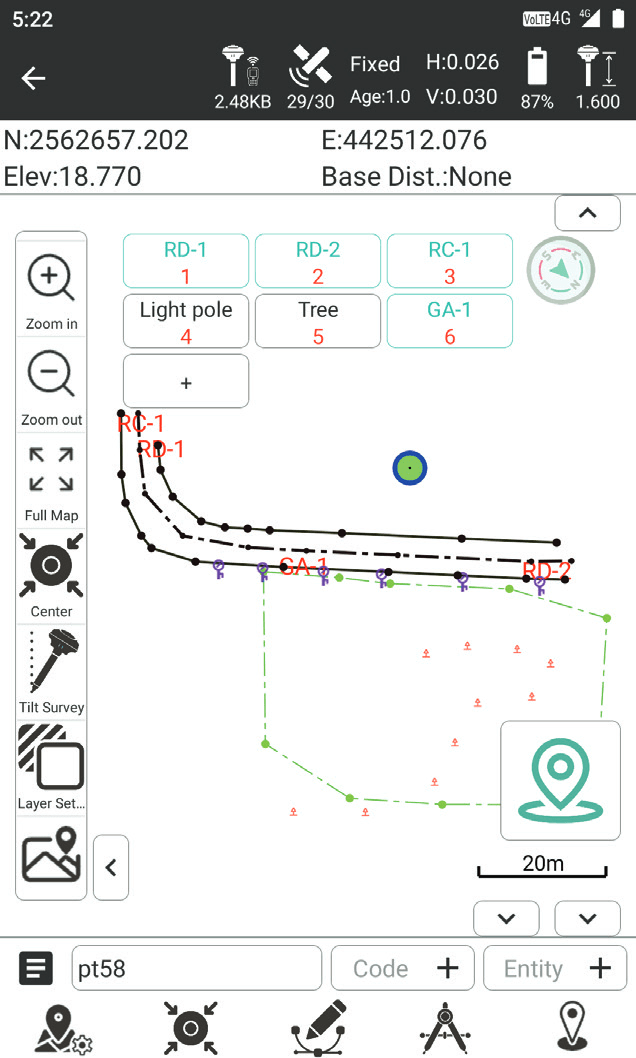

Записвайте точки и линии с Quick Code, като организирате измерените обекти още на терена.

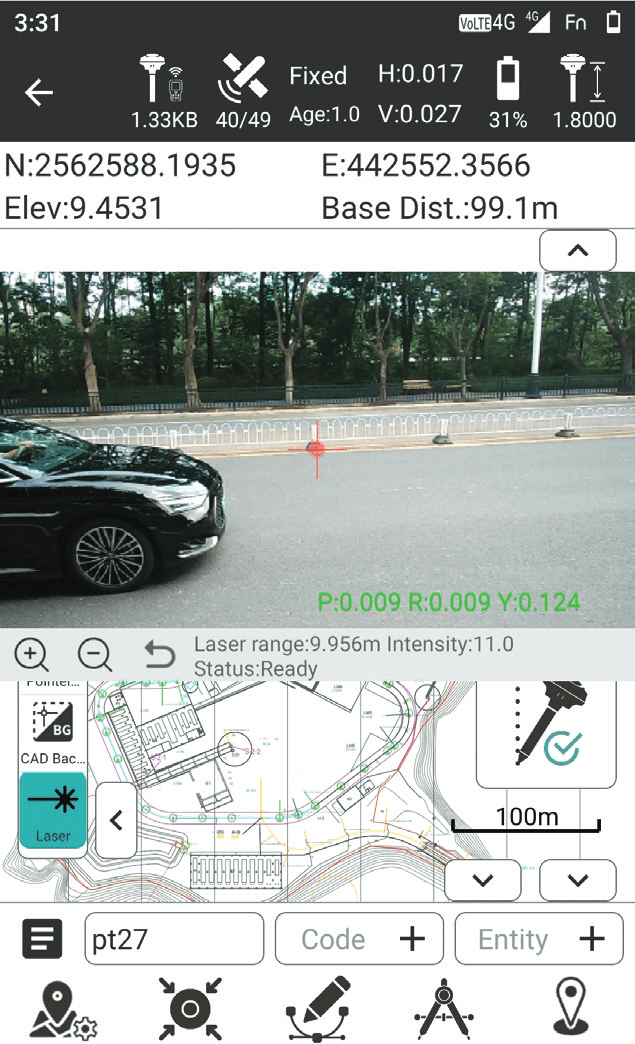

Насочвайте лазера през изображението на екрана и определяйте координатите на видими, труднодостъпни точки.
Следвайте посоката към проектната точка през предната камера. При приближаване долната камера подпомага точното позициониране.
Преглеждайте чертежа и измерените точки върху CAD или сателитна подложка в контекста на обекта.

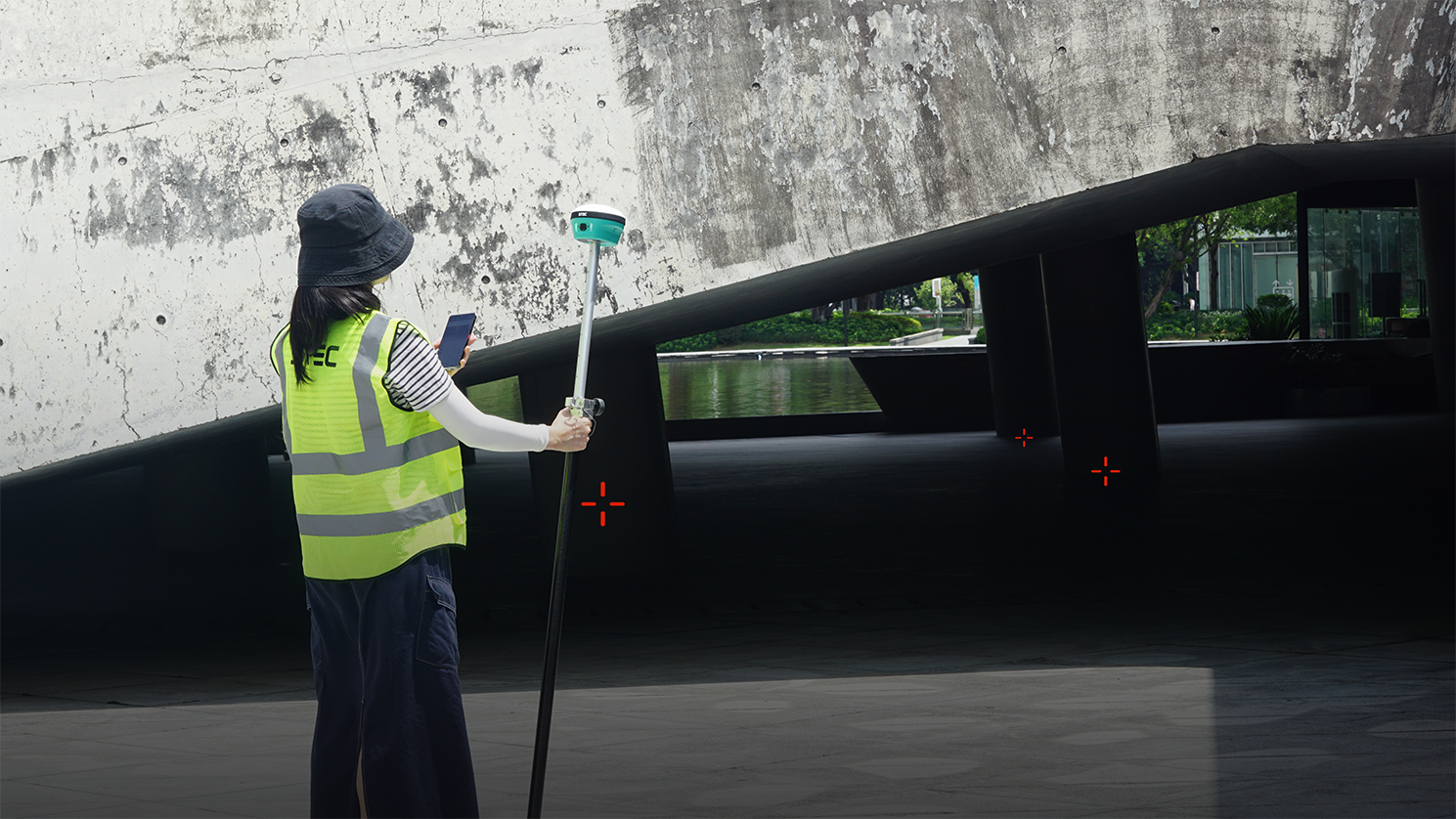

Червеният лазер измерва разстояния от 0,7 до 150 m, а при оптимални условия до 200 m. Ъгъл на стреха, точка зад ограда или над вода — определяте координатите им от подходяща позиция. Условието е точката да е видима за лазера; размерът на целта, отражението и възможността за надеждно насочване остават определящи за всяко измерване.
LaserFix определя координатите на насочената точка. Производителят посочва 2 cm до 10 m и 3 cm до 20 m.
FusionAR Gen2 работи при трасиране: предната камера показва посоката и разстоянието до проектната точка, а при приближаване изображението преминава към долната камера.
→ По-малко подходи до трудно достъпни места.
Заявени RTK точности (RMS): 8 mm ± 1 ppm хоризонтално и 15 mm ± 1 ppm вертикално. Честота на позициониране до 50 Hz.
Запис на сурови GNSS наблюдения в DAT, RINEX 2.x/3.x и BINEX за последваща PPK обработка. Заявена PPK точност (RMS): 3 mm ± 1 ppm хоризонтално и 5 mm ± 1 ppm вертикално.
LaserFix определя координатите на видима точка без пряк достъп до нея — 2 cm до 10 m и 3 cm до 20 m.
FusionAR Gen2 показва посоката и точката върху живия образ от двете камери.
EZTilt 3.0 работи до 120° наклон с 2 cm точност в рамките на 60°.
32 GB SSD, Type-C и сваляне по FTP/HTTP. Наблюдения в DAT, RINEX и BINEX; поправки по RTCM 2.x/3.x; изходни съобщения NMEA 0183.
Комплектът е в конфигурация Radio NET Rover. Съдържанието е типово и се конфигурира според задачата.
7 компонента в типовата конфигурация
Наличните конфигурации се потвърждават в офертата.
Видео демонстрация
Клипът на STEC показва лазерното измерване с предходния модел SDi — червен и зелен лазер. Това е демонстрация на технологията, а не на SDi Pro с FusionAR Gen2 и EZTilt 3.0.
Пълните параметри на STEC SDi Pro, групирани по основни подсистеми.
RTK заснемане, контролни мрежи и детайлни геодезически измервания.
FusionAR Gen2 и лазерът ускоряват трасирането и контрола на изпълнението.
Измерване на видими, физически недостъпни точки с пряка лазерна видимост.
Теренни измервания, контрол на откоси и надеждна работа при прах и влага.
Прецизно заснемане на граници, сгради и труднодостъпни детайли.
Периодични контролни измервания според необходимата точност.
Примери за работа с камерата и Field Master.
Пълни характеристики на GNSS приемника, лазера, камерите, комуникацията и корпуса.
Лазерният далекомер измерва разстояния от 0,7 до 150 m, а при оптимални условия до 200 m, със заявена точност на разстоянието 2 mm. За определяне на координати чрез LaserFix производителят посочва 2 cm до 10 m и 3 cm до 20 m. Точката трябва да е видима и да позволява надеждно насочване на лазера.
EZTilt 3.0 позволява измерване с наклонен щок до 120°. Заявената точност 2 cm се отнася за наклон до 60°. Конкретните изисквания за инициализация и калибрация се уточняват по ръководството на производителя.
Корпусът е с клас IP68 — прах и вода, работи от −40 °C до +65 °C и издържа падане от 2 m върху твърда повърхност. Температурата на съхранение е от −40 до +80 °C.
