Apache 4 Pro е безпилотна платформа с полезен товар до 50 kg. В монтажния отвор (240 mm) се поставя ADCP за измерване на скорости и водни количества, а по избор — многолъчев ехолот HQ-400 за батиметрия, сонар за страничен обзор или сонда за качество на водата. Корпусът е от въглероден композит, а работата на вода е до 10 часа при 1,5 m/s.
ADCP, многолъчев ехолот HQ-400 или друг сензор.
Монтажен отвор 240 mm за ADCP и други сензори.
* При 1,5 m/s с един комплект; смяна без изключване.
Полезният товар е до 50 kg. В монтажния отвор (240 mm) се поставя ADCP — техническият лист посочва съвместимост с RiverStar, M9, RiverPro, RiverRay, Rio Grande и други ADCP. На същото място може да се монтира многолъчев ехолот CHCNAV HQ-400 (по избор), сонар за страничен обзор, сонда за качество на водата или пробовземач.
За работа с многолъчев ехолот се предлага и комплект за автоматизирано спускане на сонда за профила на скоростта на звука (SVP). По данни на CHCNAV той се управлява от дистанционното и се монтира или демонтира за под минута — без отделна лодка за измерване на профила на скоростта на звука.
→ Сменяте сензора, не лодката.
Еднолъчевият ехолот D270 (200 kHz, 0,1–200 m, точност ±(1 cm + 0,1% от дълбочината)) е с разделителна способност 3 mm, до 30 измервания в секунда и ъгъл на лъча 5°. Разделителната способност не е точност. Акустичните преобразуватели са с повишена устойчивост на смущения, а параметрите на измерването се настройват адаптивно според дъното и водата.
→ Адаптивни настройки за различни условия на измерване.
Дистанционното управление работи на 2,4 GHz до 1,5 km при подходящи условия — контролерът се държи поне 1,5 m над водната повърхност. През 4G видеото и данните се предават там, където има мобилно покритие. Контролерът работи до 5 часа с едно зареждане, а лодката — до 10 часа при 1,5 m/s, затова при по-дълъг работен ден се осигурява зареждане или захранване на контролера.
→ Операторът следи видео, позиция и състоянието на платформата от брега.
Мрежа от титанова сплав пред витлата и хибридна система за преобразуване на водното налягане намаляват риска от заплитане във водна растителност — по данни на CHCNAV с до 70% в трудни условия. Ако моторът все пак се заплете, системата подава предупреждение.
→ По-нисък риск от заплитане във водна растителност.
Корпусът е от високоякостен въглероден композит, формован в едно цяло по HPT технология; по данни на CHCNAV якостта му е до 10 MPa, а витлата са с мрежести предпазители. Размерите са 128 × 72 × 42 cm, теглото — 29,6 kg без батерия и антена; до водата лодката се придвижва на сваляеми колела. Газенето е 8,6 cm без товар — това не е минималната дълбочина на водата за работа.
Максималната скорост е 6,5 m/s — за прехода до участъка. Защитата е IP67, работният диапазон −20…+50 °C, платформата работи при вятър до 3 бала и вълнение до 2 бала. Вградената двойна GNSS антена и IMU дават позиция и курс; RTK точността е ±(8 mm + 1 ppm) хоризонтално и ±(15 mm + 1 ppm) вертикално. 360° камерата и системата за избягване на препятствия (0,2–40 m) подпомагат оператора, но не заменят наблюдението му.
→ От колата до водата — на колела.
EasySail обединява планирането, управлението и наблюдението на измерванията. Възможностите за обработка зависят от използвания сензор и конфигурацията. Приложението работи на 10-инчовия Android контролер: маршрути и сечения, автопилот, видео и данни в реално време. Режимите по техническия лист са еднолъчев (запис и последваща обработка), хидрометричен (резултати от измерването на водните количества, векторна диаграма на скоростите върху карта) и многолъчев (показване, управление и събиране на данните, настройка на параметрите в реално време). Данните се изнасят през USB/Type-C.
ГЕОЗОНА доставя платформата настроена за избрания сензор — ADCP, HQ-400 или сонда — с обучение на екипа. Кой софтуер обработва данните от конкретния сензор и какъв износ е наличен, се потвърждава в офертата.
Задавате сеченията, измервателните линии и точките за наблюдение.
→ Маршрутът е готов преди спускането.
Автопилотът води лодката по зададените линии, а Вие следите видео и данни в реално време.
→ Автоматично следване на зададените измервателни линии.
Данните от ADCP, ехолота или многолъчевия ехолот се записват по време на измерването.
→ Данните се преглеждат и обработват след измерването.
И двете платформи имат монтажен отвор за ADCP 240 mm, съвместимост с ADCP като RiverStar, M9, RiverPro, RiverRay и Rio Grande, вграден ехолот D270, GNSS RTK + IMU, корпус, формован в едно цяло по HPT технология, и възможност за многолъчев ехолот HQ-400. Версията Pro носи до 50 kg вместо 40 kg, има подобрена защита на задвижването от заплитане и опционален комплект за автоматизирано спускане на сонда за профила на скоростта на звука (SVP), а вграденият ѝ ехолот е с разделителна способност 3 mm вместо 10 mm. Разделителната способност не е точност.
Под водата — сензорите, които измерват; над водата — системите, които движат платформата и я предпазват.
Според монтираното оборудване получавате: с ADCP — профил на скоростите по напречното сечение и изчисленото от него водно количество; от вградения ехолот — дълбочинен профил по всяка линия; с многолъчевия ехолот HQ-400 — модел на дъното на участъка; със сонда — показатели за качеството на водата. Всички данни са с GNSS RTK координати и курс.
Затова я препоръчваме: Apache 4 Pro е за екип, който с една платформа прави различни измервания — водни количества с ADCP, батиметрия с многолъчев ехолот, показатели за водата — според задачата и монтирания сензор. Качеството на резултата зависи от методиката на измерването и от обработката на данните.
→ Един носител, различни измервателни конфигурации.
С ADCP — изчислено по напречното сечение.
С ADCP — по дълбочина и ширина на сечението.
С многолъчев ехолот HQ-400 (по избор) — модел на дъното.
От вградения ехолот D270 — по всяка линия.
Със сонда (по избор) — показатели по маршрута.
Пълният запис на измерванията за повторна обработка.
Видео демонстрация
Официалното видео на CHCNAV — корпусът, защитата от водорасли, ехолотът и работата с ADCP и многолъчев ехолот.
Основното за Apache 4 Pro, групирано по теми. Отворете категорията, която Ви интересува.
Водни количества и сечения — повторяемо.
ADCP по напречни сечения на реки.
Многолъчева батиметрия преди офертата, контрол след това.
Бърза картина на течение и дъно без хора във водата.
С многолъчев ехолот HQ-400 (по избор) — модел на дъното.
Сонда за качество на водата по планиран маршрут.

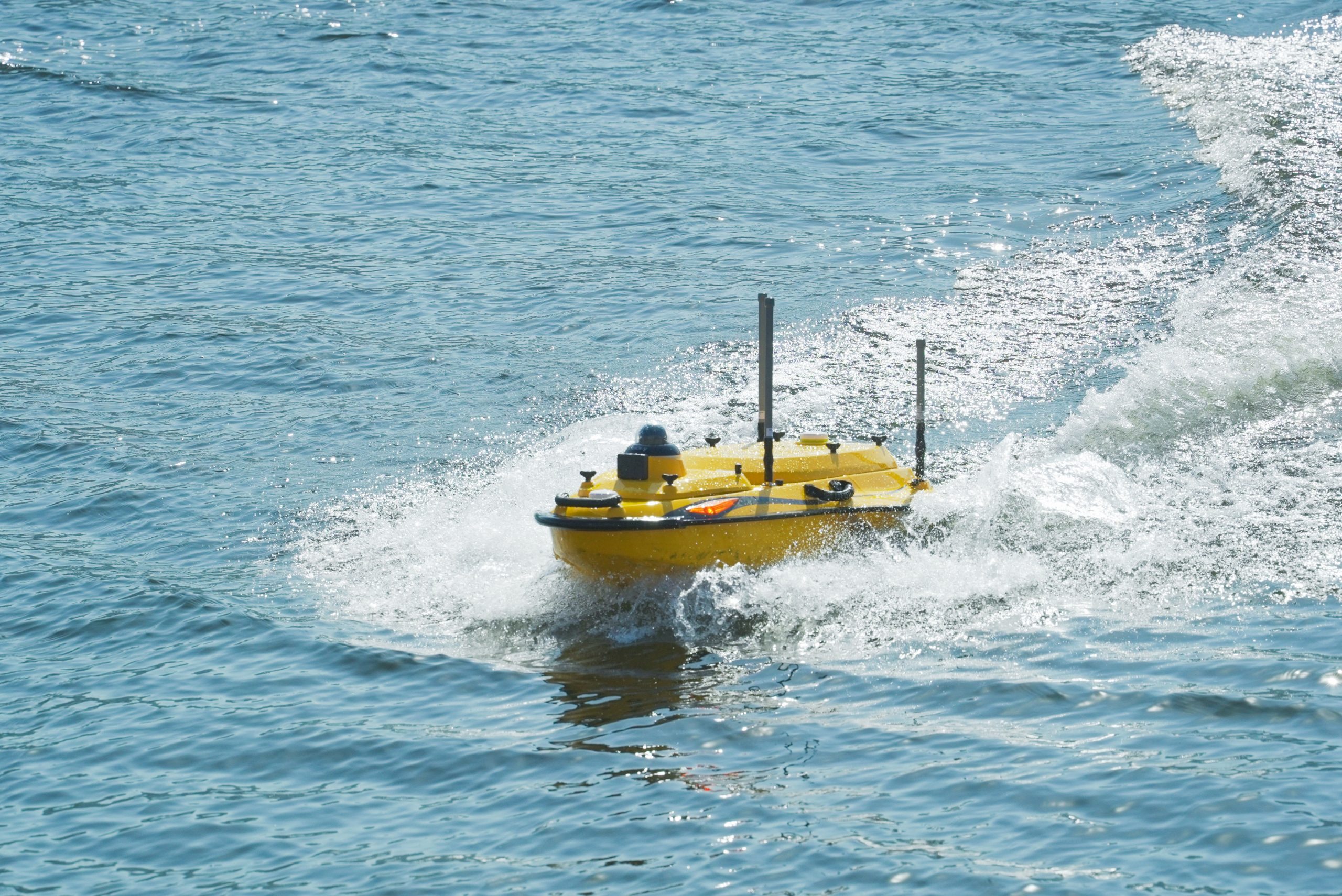

Apache 4 Pro: продуктови изгледи и работа на терен.
Технически лист на CHCNAV Apache 4 Pro — пълните спецификации на платформата, съвместимите сензори и ехолота (на английски).
Хидрометричната платформа — ADCP, вграден ехолот и възможност за многолъчев ехолот, до 40 kg товар.
Тримаранът за батиметрия с многолъчев ехолот (MBES) — 60 kg товар, радиус на завой 2 m.
Разкажете ни за задачата си и нашият екип ще Ви предложи подходящото професионално решение.
